Samsung Galaxy S20+ Näytönvaihto

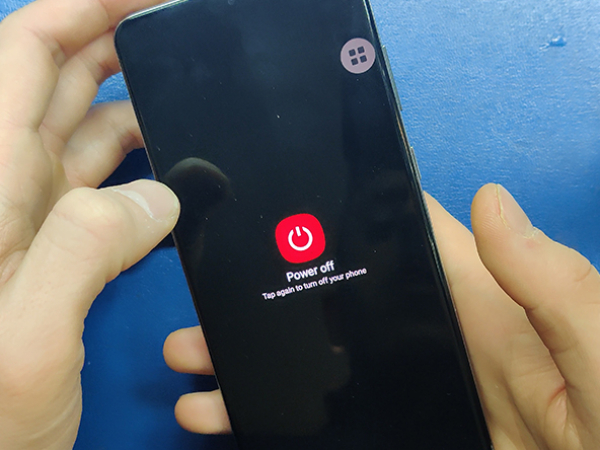

Sammuta Samsung Galaxy S20+

Lämmitä puhelimen takaosaa, jotta takalasia pitävä liima pahmentyisi.

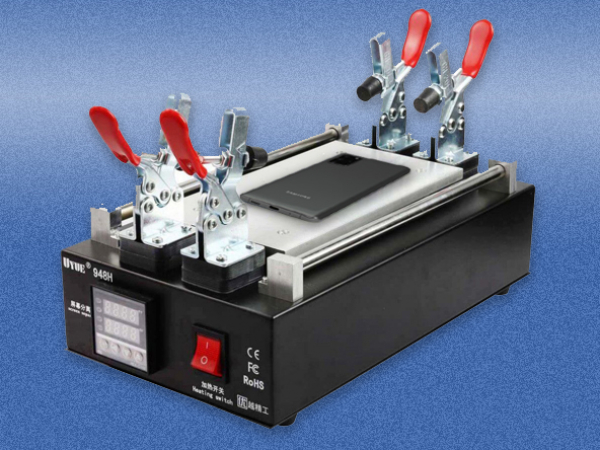

Käytämme erityistä lämmityskonetta sitä varten (ei näy kuvissa/videoissa).

Voit käyttää lämpöpistoolia tai hiustenkuivaajaa noin minuutin ajan enintään 110 °C.

Saatat joutua toistamaan prosessin, koska liima kovettuu nopeasti.

Huomioithan:

Samsung Galaxy S20+ purkaminen vahingoittaa laitteen vedenpitäviä tiivisteitä.

Jos tiivisteitä ei vaihdeta, puhelimesi menettää vedenpitävyytensä, tosin se toimii kuten aikaisemminkin.

Varoitus:

Vältähän Samsung Galaxy S20 + ylikuumentamista.

Sekä AMOLED-näyttö että akku voivat vaurioittua liiallisen kuumuuden takia.

Työnnä ohut metallinen avaustyökalu (nimeltään iFlex) takalasin kannen ja metallirungon väliin.

Aloita alhaalta kiertämällä puhelimen reunoja.

Voit käyttää isopropyylialkoholia liuottimena.

Ohita äänenvoimakkuuden säätimen ja virtapainikkeen ympäristö.

Poista itse lasi nostamalla sitä kuin kirjan kantta.

Takalasiin ei ole kiinnitetty kaapeleita, joten voit irrottaa sen helposti.

Varoitus:

Takaosan kulmien lähellä oleva lasi on kaareva ja altis halkeilulle.

Takalasin reuna painikkeiden lähellä on hieman upotettu puhelimen metallikehykseen sopivaksi.

Vältä tätä aluetta, kun irrotat takalasia iFlex-työkalulla.

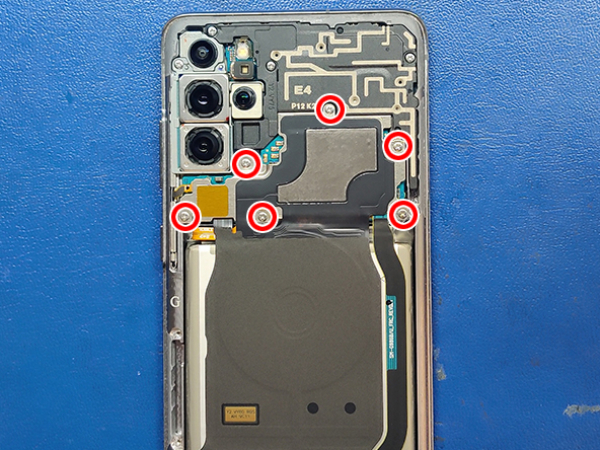

Irrota kuusi 4,0 mm:n Phillips-ruuvia, jotka kiinnittävät itse Qi-latauskäämin.

Latauskäämin alaosa on kiinnitetty kaiuttimessa olevalla liimalla.

Sen pitäisi irrota helposti, aivan kuin tarra.

Vasemmalla puolella oranssin teipin alla on liitin, joka tulee irrottaa.

Poista sitten latauskäämi kokonaan.

Nyt sinulla on pääsy akkuliittimeen ja muihin liittimiin.

Irrota akku ennen mitään muuta.

Poista Phillips # 00 -ruuvimeisselillä kolme 4,0 mm:n ruuvia, jotka kiinnittävät ylemmän keskikehyksen.

Irrota myös yksi 4,0 mm:n ruuvi kamerakokoonpanon vasemmalta puolelta.

Poista muovinen emolyvyn suojus.

Irrota nyt kaikki liittimet itse emolevystä.

Irrota varovasti ja taivuta koskettimia hieman sivulle.

Varoitus:

Kun yrität irrottaa emolevyn liittimet, vältä vääntämistä paikoissa, joissa on pieniä osia, jotta ne eivät vahingoittuisi.

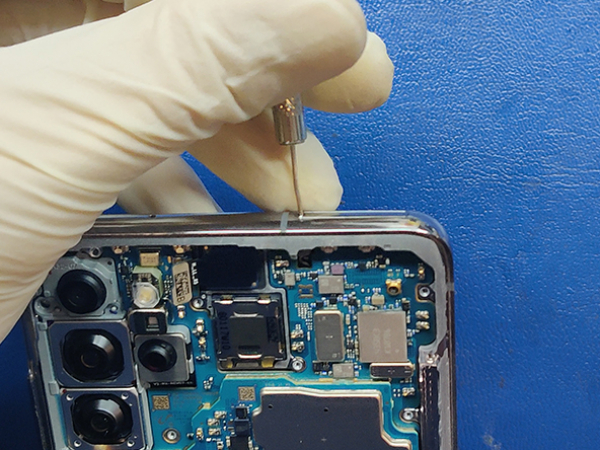

Tässä vaiheessa sinun on poistettava SIM-korttipaikka, jos et ole vielä tehnyt sitä.

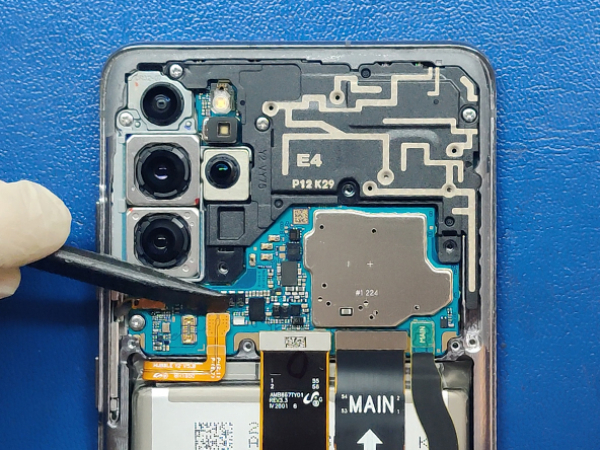

Emolevyä pitää kiinni vain yksi 3,4 mm:n ruuvi.

Se sijaitsee emolevyn vasemmassa alakulmassa kameroiden alla.

Se on myös hyvä paikka kallistaa ja nostaa sitä varovasti.

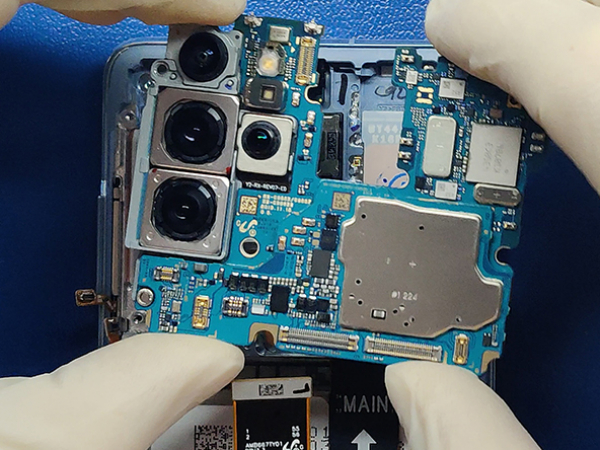

Ota EMOLEVY ulos molemmin käsin.

Varmista, ettei kaapeleita tai liittimiä jää kiinni.

Älä koske itse kameran linsseihin.

Varoitus:

Ole erityisen varovainen käsitellessäsi emolevyä.

Juotetut komponentit ovat hauraita ja vaikeasti korjattavia.

Löysää muovikuoren ja upotetun kaiuttimen kiinnittäviä ruuveja.

5x 4,0 mm ristipääruuvit.

Nosta kaiutin ja ota se pois.

Irrota viisi 4,0 mm:n Phillips-ruuvia, joilla piiri on kiinnitetty USB-C-latausliittimellä.

Irrota liittimet pohjalevystä spudgerin kärjellä.

Irrota pää- ja apukaapeli oikealta puolelta.

Irrota Phillips #00 -ruuvimeisselillä kolme 3,4 mm:n ruuvia, jotka kiinnittävät USB-C-portin ja tytärkortin (SUB-piirin).

Nosta SUB-piiri akun puolelta.

Vedä korttia ylöspäin poistaaksesi sen puhelimen kotelosta.

Irrota myös värähtelymoottori.

Huom:

Näyttökaapeli, jossa on huomattava käyrä, on kiinnitetty pysyvästi näyttöön.

Älä yritä irrottaa kaapelia.

Akku on kiinnitettynä puhelimen koteloon riittävällä määrällä liimaa.

Voit jälleen käyttää keittolevyä, lämpöpistoolia tai hiustenkuivaajaa liiman löysäämiseksi kuumuudella.

Älä kuitenkaan lämmitä akkua suoraan, lisää lämpöä näytön puolelta.

Keittolevyllä liiman löysäämiseen tarvitaan vain 30 sekuntia.

Liimaa voi myös liottaa vähän isopropyylialkoholilla.

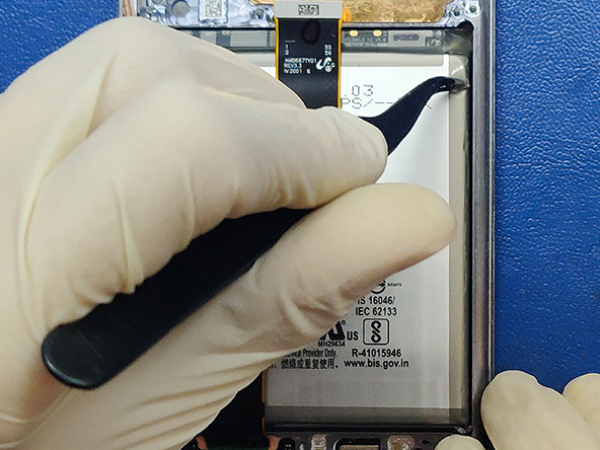

Irrota akku varovasti ulos.

Varoitus:

On suositeltavaa käyttää muovityökaluja työskenneltäessä akun kanssa.

Älä milloinkaan puhkaise akkua, etenkään metallityökalulla, koska akku voi syttyä ja räjähtää.

Vältä myös akun taivuttamista ja vaurioittamista muutoin, ja ennen kaikkea vältä kuumuutta eli epäsuoraa lämmitystä vain ja sitäkin, jotta saisi juuri ja juuri liiman löysennettyä.

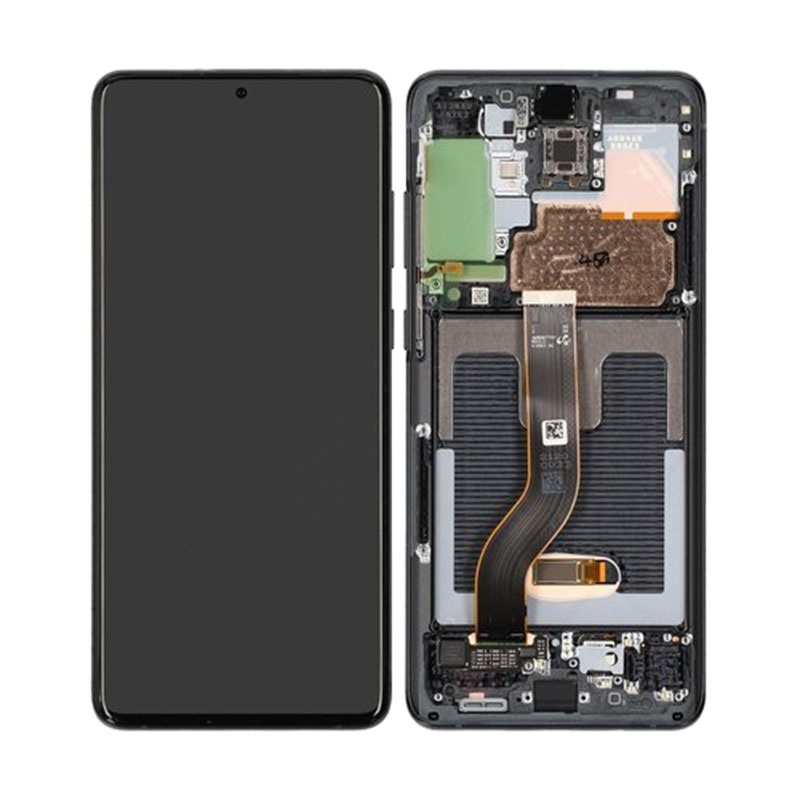

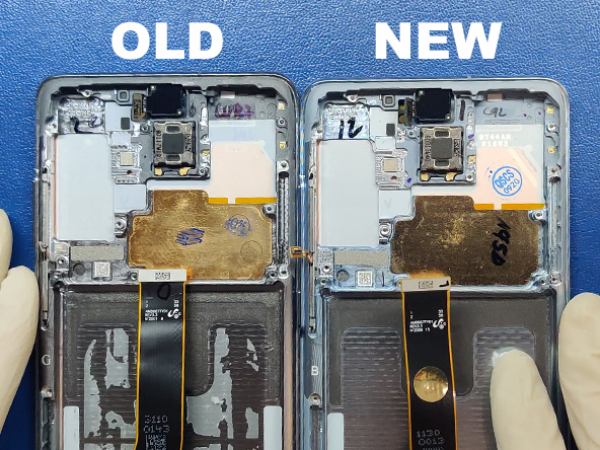

Vaihto LCD-näyttö tulee metallirungon kanssa.

Näytön alla oleva sormenjälkitunnistin ja sivupainikkeet on myös asennettu.

Myös etuanturiryhmä ja etukamera.

Vain akku ja värähtelymoottori puuttuvat.

Huomautus I:

Värinäkomponenttia pitää kiinni kaksipuolinen tarra.

Teippi tulee yleensä värähtelymoottorin mukana. Jos ei, väännä se irti vanhasta ja kiinnitä se uuteen LCD-kokoonpanoon ennen värinämoottorin asentamista.

Huomautus II:

Läheisyysanturin joustava kaapeli on kiinnitetty puhelimen koteloon liimalla.

Vie kaapelia ulos varovasti kotelosta teräksisellä lastalla tai suorilla pyöreillä pinseteillä ja poista se sitten sieltä.

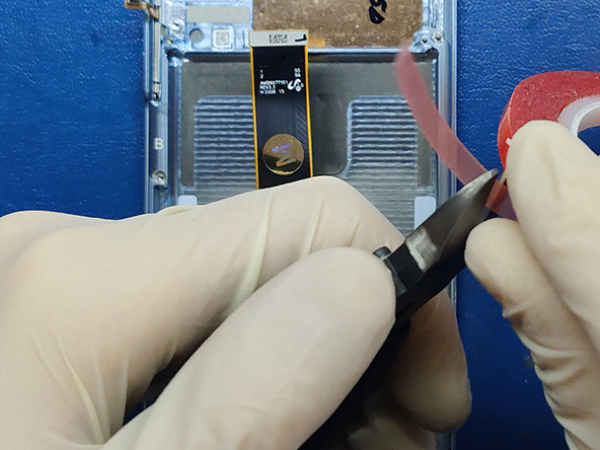

Käytämme 3 mm:n kaksipuolista teippiä akun kiinnittämiseksi.

Näyttökaapelin EI TULE tule mennä akun alle, vaan yläpuolelle.

Aseta SUB-kortti USB-liitännällä alakulmaan uuden näytön alaosaan.

Liu'uta se kehykseen ja varmista, että se on kunnolla paikallaan ennen kuin kiinnität sen.

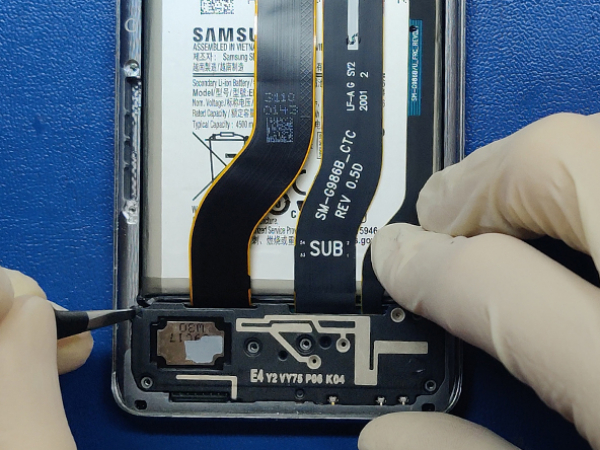

Liitä nyt kaksi kaapelia, jotka aiemmin irrotit SUB-kortista.

Kaapelit on merkitty SUB- ja MAIN-tiedoilla, jotta tiedät, mikä kortti on kytketty.

Älä unohda värinämoottoria; jos teit niin, nosta SUB-korttia hieman, jotta värinämoottorin liitin menee sen alle.

Kiinnitä SUB-piiri 3x 4,0 mm:n Phillips-ruuveilla.

Aseta nyt kaiutinkokoonpanon alaosa ensin ja napsauta sitä napsautaaksesi se paikalleen.

Kiinnitä kaiutinkokoonpano viidellä 4,0 mm:n Phillips-ruuvilla.

Taivuta kaikki liittimet sivulle ennen emolevyn asettamista.

Aseta emolevy varovasti paikalleen ja varo, ettet purista kaapeleita kortin alle.

Kun emolevy on tasaisesti kotelossa, voit ruuvata sen alas.

1x 3,4 mm:n ristipääruuvi

Kytke kaikki litteät kaapelit ja liittimet, kuten etukamera, läheisyysanturi, LCD-joustava kaapeli, latausjoustokaapeli, painikkeet.

Liitä akku uudelleen lopussa.

Aseta muovisuojus paikoilleen emolevyn päälle ja kiinnitä se 1x 4,0 mm:n ruuvilla, jotta se ei liikkuisi.

Aseta ja liitä langaton latauskäämi.

Kiinnitä langaton latauskäämi kuudella 4,0 mm:n ruuvilla.

Ja kiinnitä EMOLEVY ja muovisuojus 3 jäljellä olevalla 4,0 mm:n ruuvilla.

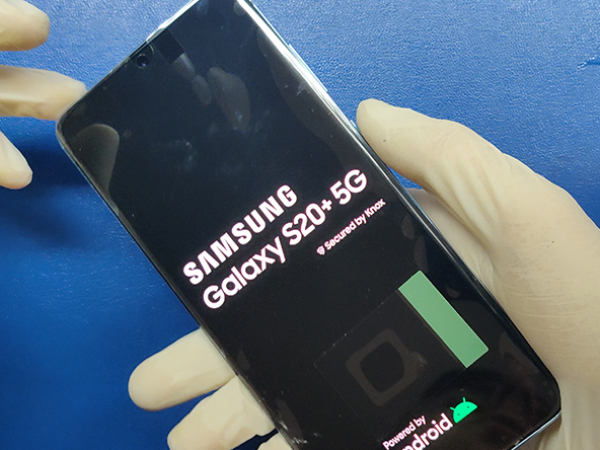

Ennen kuin kiinnitämme takaosan takaisin metallirunkoon, käynnistämme laitteen.

Jos laite toimii niin kuin pitäisi, voimme nyt asentaa takaosan.

Takaosassa on edelleen alkuperäinen liima, joten emme lisää tällä hetkellä liimaa tai teippiä mukaan kokoonpanoon. - Lämmitämme sen kuumalla levyllä ja sitten laitamme sen takaisin paikalleen.

Takaosassa on edelleen alkuperäinen liima, joten emme lisää tällä hetkellä liimaa tai teippiä mukaan kokoonpanoon.

Lämmitämme sen kuumalla levyllä ja sitten laitamme sen takaisin paikalleen.

Käytämme muutamia kiinnittimiä kuoren pitämiseen tiukasti kiinni, kunnes liima kovettuu.

Ja sitten korjaus on onnistuneesti saatu päätökseen.
