Samsung Galaxy Note 2 - Takakameran vaihtaminen

Tartu styluksen päähän ja vedä se kolostaan.

Työnnä muovinen avaustyökalu (jos sinulla ei ole sellaista, käytä kynttäsi) pieneen koloon, joka sijaitsee takakameran vasemmalla puolella (lähellä virtapainiketta), ja väännä takakuorta irti.

Nosta takakuorta kulmasta, joka on lähimpänä koloa, ja irrota se puhelimesta.

Paina irrotustyökalun litteällä päällä (tai kynnelläsi) microSD-korttia (jos puhelimessasi on sellainen) syvemmälle kohti pidikettä kunnes kuulet napsahduksen.

Napsahduksen jälkeen päästä irti kortista, jolloin se ponnahtaa ulos pidikkeestään. Ota kortti ulos.

Asentaessasi microSD-korttia takaisin, paina sitä pidikkeeseen kunnes se napsahtaa paikalleen.

Käytä muovista avaustyökalua nostamaan akku syvennyksestä. Sinun tulee asettaa työkalu alaosan syvennykseen ja nostaa akkua ylöspäin.

Ota akku pois keskikehyksestä.

Irrota 11 ristipääruuvia (4,0 mm), jotka kiinnittävät keskikehyksen näyttömoduuliin.

Aseta muovinen avaustyökalu puhelimen sivulla keskikehyksen ja etupaneelin väliin.

Liu'uta muovityökalua alas saumaa pitkin.

Jatka työkalun viemistä alas saumaa pitkin.

Väännä varoen kulman ympäri muovisella työkalulla.

Väännä muovisella työkalulla puhelimen yläosaa pitkin.

Väännä muovisella työkalulla puhelimen yläosaa pitkin.

Jatka muovisen työkalun liu'uttamista kunnes olet irrottanut viimeisetkin kiinnikkeet puhelimen virtapainikkeen puoleiselta sivulta.

Nosta näyttömoduuli pois keskikehyksestä.

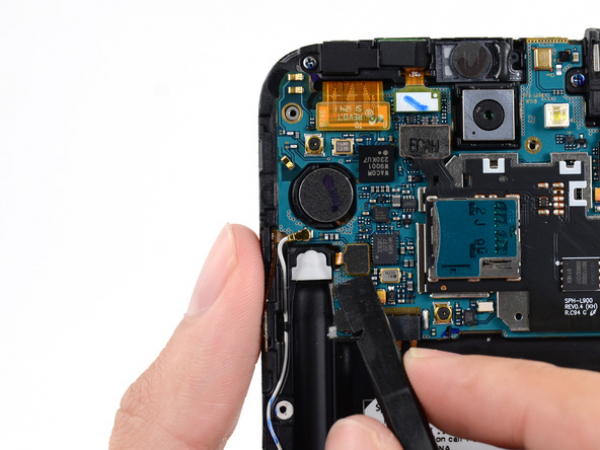

Käytä irrotustyökalua irrottamaan värinämoottori-/virtapainikekokoonpanon kaapeliliitäntä.

Käytä irrotustyökalua irrottamaan värinämoottori-/virtapainikekokoonpanon kaapeliliitäntä.

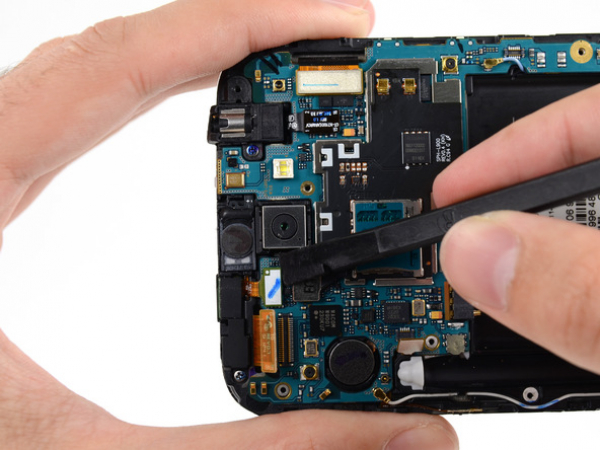

Irrota etukameran liitin.

Irrota kuulokeliitännän kaapeliliitin.

Irrota digitoijakaapelin liitin.

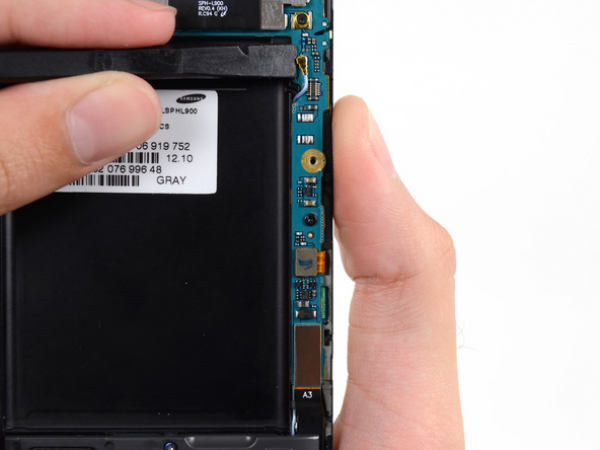

Käytä irrotustyökalua irrottamaan antennikaapelin liitin emolevystä.

Irrota pehmeän painikkeen liitin sekä USB-korttikaapelin liitin.

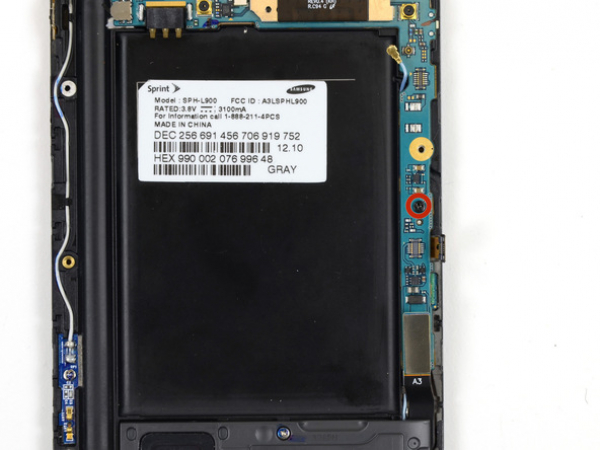

Poista 3 mm:n ristipääruuvi, joka kiinnittää emolevyn näyttömoduuliin.

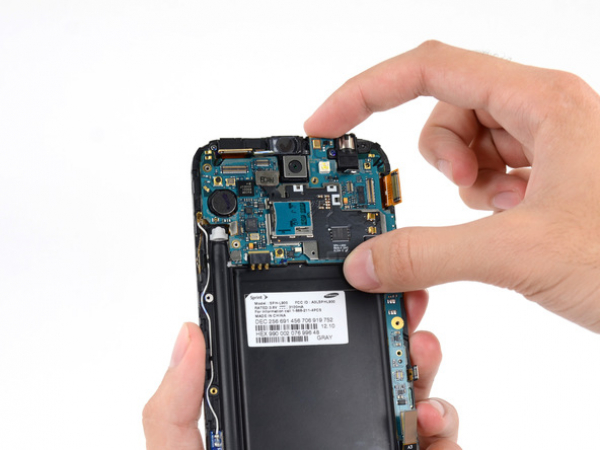

Irrota emolevy varovasti.

Pidä emolevyä kiinni reunoista estääksesi staattisesta sähköpurkauksesta aiheutuvaa vauriota. Varo koskettamasta sitä mihinkään kaapeliin näyttömoduulista irrotettaessa.

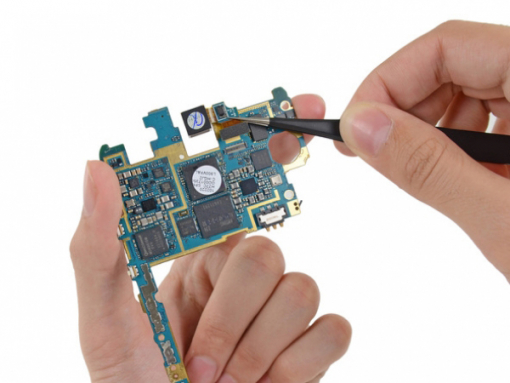

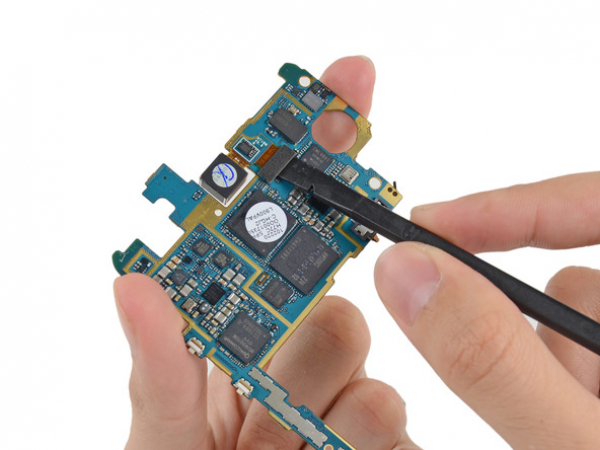

Irrota takakameran kaapeliliitin irrotustyökalulla.

Poista takakameran kokoonpano joko pihdeillä tai kynsillä.
