Samsung Galaxy A51 näytön vaihto

Varmista, että sammutat Samsung Galaxy A51: n.

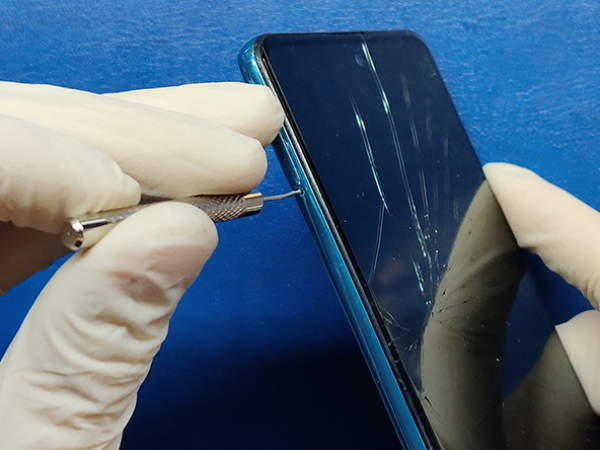

Aseta työkalu SIM-kortin poistamiseksi tai paperiliitin puhelimen vasemmalla puolella olevaan SIM-korttipidike reikään.

Irrota ja poista SIM-korttipidike

Käytämme kuumalevykonetta 90 ° C - 100 ° C: ssa liiman irrottamiseen. (ei kuvassa)

Voit lämmittää puhelimen takaosan lämpöpistoolilla tai hiustenkuivaajalla.

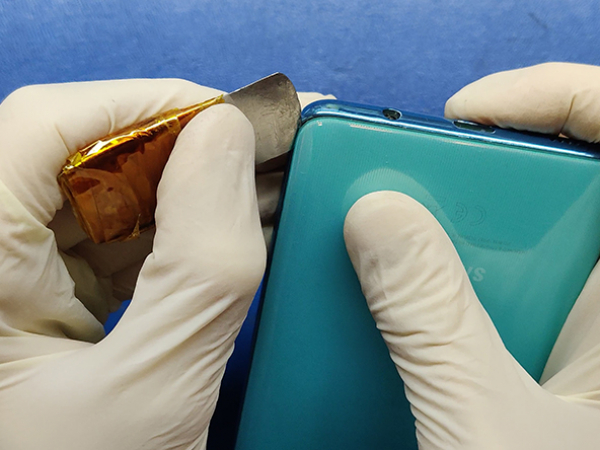

Työnnä ohut metallinen avaustyökalu puhelimen metallikehyksen ja takakannen väliin.

Aloita alhaalta ja mene reunojen ympäri leikkaamaan liima läpi.

Takakannessa ei ole kaapeleita, mutta vältä iFlex-työkalun työntämistä yli 1 cm.

Poista takakansi.

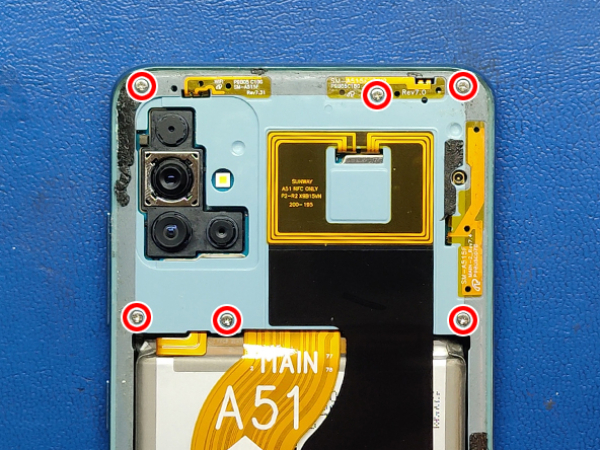

Irrota kolmetoista 3 mm: n Phillips #00 -ruuvia, jotka kiinnittävät puhelimen keskikehyksen.

6 ruuvia yläosasta, 7 ruuvia alhaalta.

Muoviliittimet pitävät keskikehystä paikallaan.

Työnnä avaustyökalu keskikehyksen ja pohjassa olevan etupaneelin väliin vapauttaaksesi pohjapidikkeet.

Työnnä ja liu'uta avaustyökalua puhelimen oikeaa reunaa pitkin, jotta kaikki muovipidikkeet vapautuvat tällä sivulla.

Tee sama puhelimen vasemmalla puolella.

Vapauta samalla tavalla muoviliittimet puhelimen yläosasta.

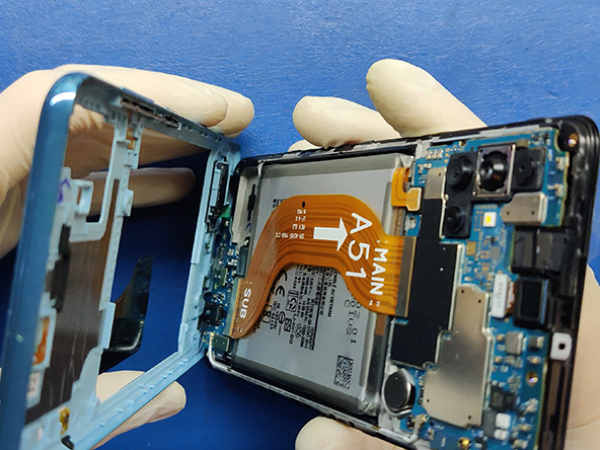

Poista keskikehys.

Käytä spudgerin litteää päätä vankkaaksesi akkuliittimen suoraan sen kolosta.

Kallista ja irrota näytön flex-kaapeli muovisen spudgerin litteällä päällä.

Irrota yksi emolevyn kiinnitysosasta tärinämoottorin lähellä.

Irrota kaksi ruuvia pohjasta, jotka kiinnittävät sormenjälkitunnistimen.

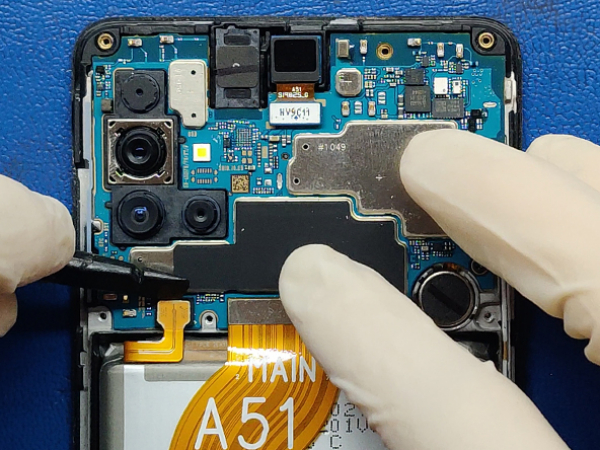

Nyt voit poistaa PÄÄlevy (emolevy) ja SUB-levy (alempi levy) yhdessä vaiheessa.

Niiden tulisi irrota kaikkien muiden osien kanssa, kuten sormenjälkitunnistimen ja kameroiden kanssa.

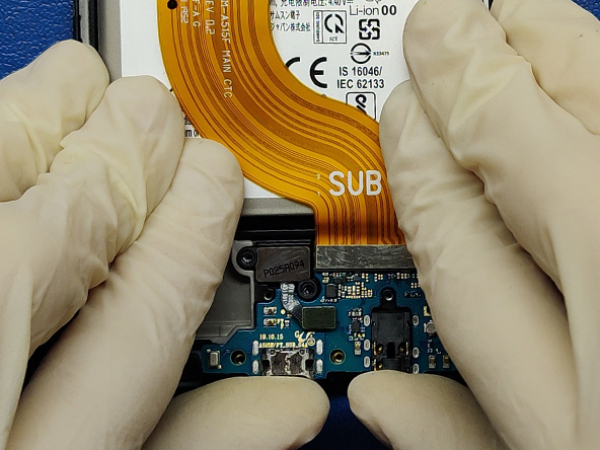

SUB-levy on kiinnitetty liimalla, joten vedä se varovasti ylös.

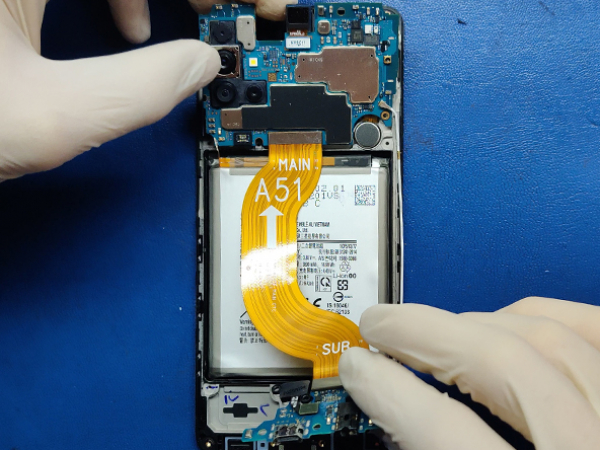

Kiinnitä huomiota myös antenniin ja flex-kaapeleihin, jotka liittävät PÄÄ- ja SUB-levyt.

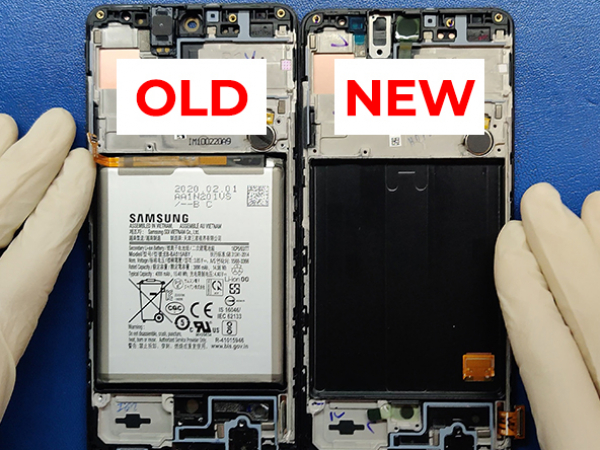

Verrattaessa uutta ja vanhaa LCD-kokoonpanoa huomasimme, että meidän on siirrettävä akku ja kaiutin.

Liuota akun alla oleva liima isopropyylialkoholilla.

Poista akku varovasti ja vältä terävien työkalujen käyttöä, jotta et puhkaise akkua.

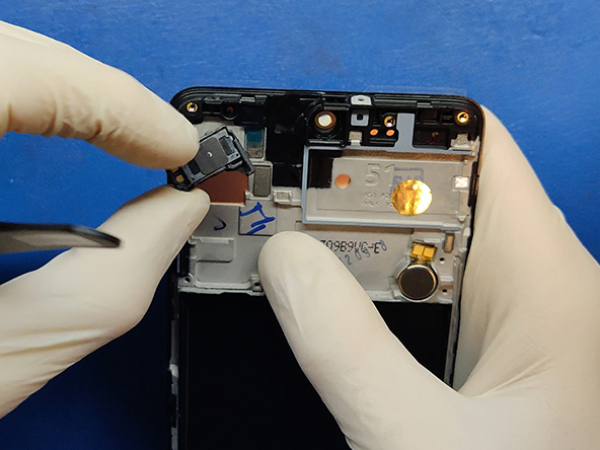

Vie kaiutin pinseteilläsi pois vanhasta nestekidenäytöstä.

Asenna kaiutin ja akku uuteen LCD-kokoonpanoon.

Kiinnitä akku kahdella kaksipuolisella teipillä.

Asenna PÄÄ ja SUB-levy uuteen LCD-kokoonpanoon samalla tavalla kuin irrotit ne vanhasta.

Kiinnitä jälleen huomiota herkkiin kaapeleihin ja liittimiin.

Kiinnitä sormenjälkitunnistin kahdella aiemmin poistamallasi ruuvilla.

Kiinnitä emolevy aiemmin poistamallasi ruuvilla.

Työnnä antennikaapeli sisään.

Liitä LCD-liitäntäjohto SUB-levyn liittimeen.

Liitä akkukaapeli PÄÄlevyn liittimeen.

Asenna keskikehys ja kiinnitä se 13 ruuvilla, jotka irrotit VAIHEESSA 3.

Poista vanhat liimajäämät kehyksestä.

Lisää kaksipuolinen teippi kehyksen ympärille.

Aseta takakansi päälle ja paina sormilla reunoja pitkin.

Käynnistä laite ja nauti.
