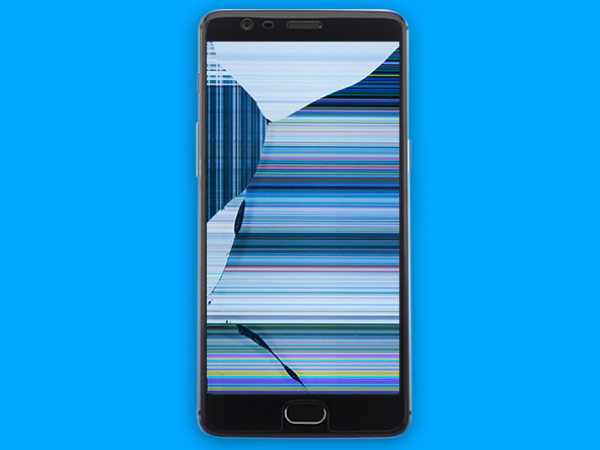

Näytön vaihto

- Tyhjennä akku alle 25 %
- Sammuta OnePlus 3.
- Poista SIM-kortti käyttämällä SIM-poistotyökalua tai suoristettua paperiliitintä

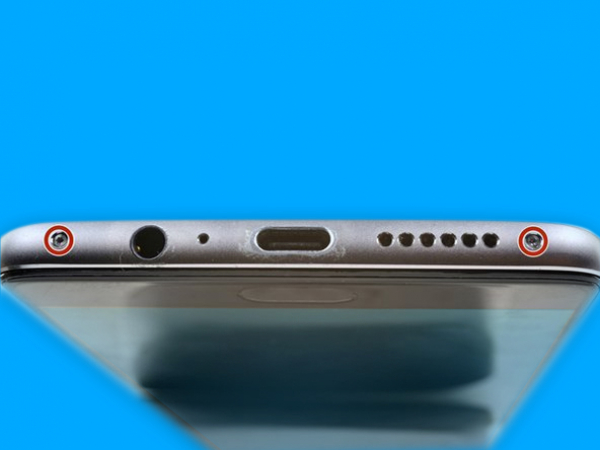

- Aloita irrottamalla 2 x 2,6 mm T2-ruuvia pohjasta.
- Näyttö ja runko on yhdistetty kahdella eri saumalla:
- Näyttöpaneelin sauma sekä kehyksen sauma.
- Vältä kiemurtelemasta näyttöpaneelin sauman kohdalta, sillä voit vahingoittaa itse paneelia.
- Taivuta kehyksen saumasta kohdasta, jossa muovi kohtaa itse rungon.
- 14 pidikettä kiinnittävät rungon takakoteloon.
- Paikanna ne ja jatka varovasti takakannen poistamista.
- Aseta imukuppi näytön alaosaan.
- Käytä imukuppia tarpeeksi voimakkaasti nostaaksesi näyttöä itse kehyksestä.
- Työnnä muovinen avaustyökalu imukupin alla olevaan saumaan.
- Varmista, että aukko on kiilautunut näyttöpaneelin kehyksen ja kannen reunan väliin.
- Liu'uta työkalu puhelimen alareunaan ja liu'uta sitä varovasti vasemman kulman ympäri. Pidä työkalun reuna aina saumassa.
- Liu'uta työkalua puhelimen vasenta reunaa pitkin vapauttaen samalla pidikkeet.
- Viimeinen leike on lähellä vasemmassa yläkulmassa olevaa hälytyskytkintä.
- Se on sijoitettu hieman syvälle, joten sen irrottaminen voi olla vaikeaa.
- Jatka hitaasti käyttämällä avauspuikkoa tai työkalun litteää päätä apunasi.
- Kun laitteen ala- ja vasen reuna ovat vapaat, kallista kehystä varovasti vapauttaaksesi oikea ja yläpidike.
- Irrota näyttö kehyksestä nostamalla sitä.

Varoitus:

- Näytön vaurioitumisvaara on suuri, joten noudata avaamismenettelyä oikein.

Vinkki:

- Älä käynnistä puhelinta vahingossa. Jos näin käy, sammutahan se ja jatka sitten purkamista.
- Älä käytä metallia, kun irrotat näyttöä, sillä on olemassa vaara, että näyttö halkeaisi.

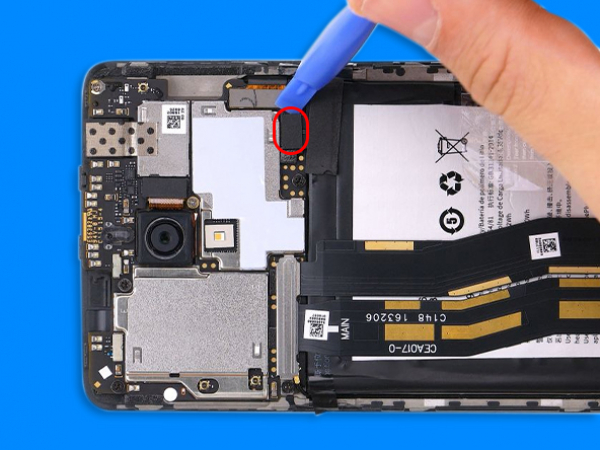

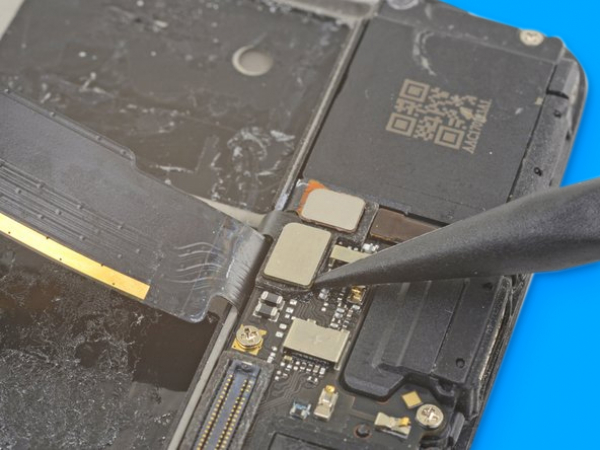

- Irrota akku irrottamalla liitin spudgerin kärjellä.
- Taivuta liitintä poispäin, jotta se ei kosketa vahingossa pistorasiaan.
- Ruuvaa ja irrota 3 mm:n ristipääruuvi, jolla metallikiinnike on kiinnitetty.
- Irrota kaapelin pidike paljastaaksesi itse liittimet.
- Irrota liitäntäkaapeli spudgerin kärjellä. Tee sama tytärlevyn flex-kaapelin ja emolevyn kanssa.
- Irrota puhelimen alaosassa, akun alapuolella oleva flex-kaapeli tytärlevystä.
- Kun liitäntäkaapeli on irrotettu, taivuta varovasti edelleen kiinnitettyä tytärlevyn joustokaapelia irti puhelimen akusta.
- Muovikehyksen reunoihin tulee kiinnittää akku teipeillä kiinni.
- Työnnä ne irti akusta muovisen avaustyökalun avulla.
- Akussa on myös läpinäkyvä vetokalvo, joka irrotetaan akusta.
- Pidä puhelimen kehystä tukevasti pöytää vasten.
- Nosta läpinäkyvää foliokielekettä voimalla, kunnes akku irtoaa aukosta.
- Huomaa, että liima on erittäin vahvaa, joten sinun on käytettävä kiinteää ja tasaista voimaa akun poistamiseksi.
- Käännä akku ulos ontelostaan ??ja poista jäljellä oleva liima.

Varoitus:

- Varo, ettet puhkaise akkua, etenkään metallityökalulla.

Vinkki:

- Voit levittää korkeapitoisuutta isopropyylialkoholia pitkin akun saumaa heikentääksesi liimaa.

Huomioithan:

- Jos akku on vääntynyt tai muuten vaurioitunut, käytä uutta akkua mahdollisen turvallisuusriskin vuoksi.

- Kapasitiivinen painikeliitin tulee irrottaa itse tytärlevystä.
- Irrota sitten myös sormenjälkitunnistimen liitin.

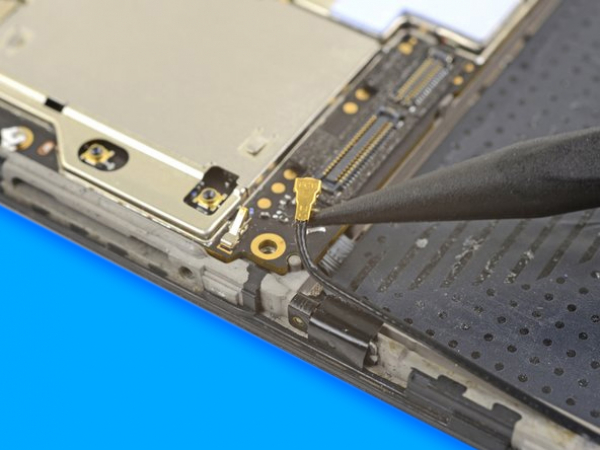

- Irrota antenni tytärlevystä spudgerin kärjellä.
- Irrota 7 x Phillips-ruuvia, jotka kiinnittävät itse tytärlevyn:
- 2 x 3 mm ruuvia (musta),
- 5x 2,9 mm ruuvit (hopea).

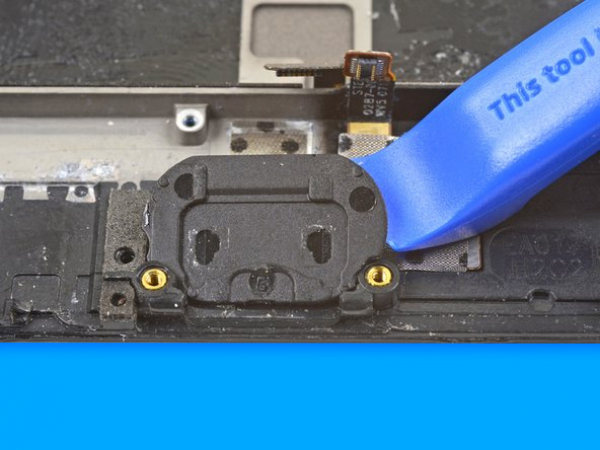

- Aseta spudgerin litteä pää kaiuttimen alle ja kierrä sitä varovasti, kunnes tytärlevy irtoaa kahdesta sivupidikkeestä.
- Nyt voit irrottaa tytärlevyn puhelimen rungosta.

- Aseta työkalun reuna sormenjälkitunnistimen kannen alle lähellä laitteen alareunaa.
- Nosta sormenjälkitunnistin ylös ja poista se.
- Työnnä sormenjälkitunnistinta lujasti sormella näytön etupuolelta.
- Skannerin tulee irrota aukosta, jotta voit irrottaa sen kehyksestä yhdessä teippinsä kanssa.
- Irrota skanneri.

- Irrota antennikaapeli emolevystä.
- Yritä erottaa näytön liitin ja emolevy.
- Irrota emolevyn 7 x Phillips-ruuvia:
- 4x 3mm ruuvit (musta),
- 3 x 2,9 mm ruuvia (hopea).
- Joidenkin ruuvien päällä voi olla tarroja, poista ne, jotta pääset käsiksi ruuveihin.
- Näet yläosassa klipsiä, jotka pitävät emolevyn paikallaan.
- Aseta työkalun litteä pää emolevyn vasemman yläkulman alle.
- Kierrä spudgeria ylöspäin, kunnes vapautat emolevyn.
- Emolevy voidaan nyt irrottaa.

- Tarkista, oletko poistanut ja poistanut SIM-lokeron ennen kuin yrität irrottaa emolevyn.

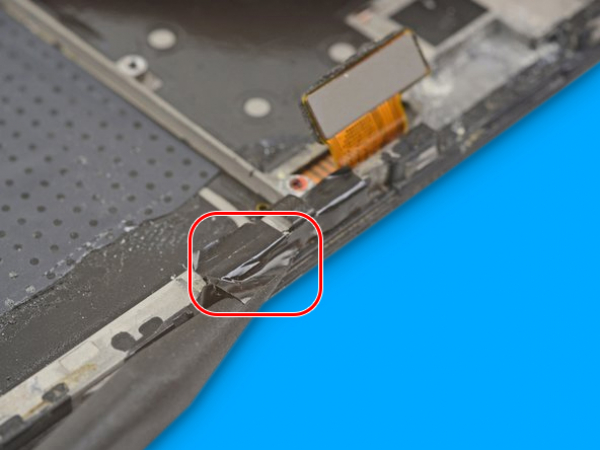

- Poista musta teippi, joka peittää äänenvoimakkuuspainikkeet oikealla ja virtapainike vasemmalla.
- Erota äänenvoimakkuuspainikelevy varovasti rungosta spudgerin litteän pään avulla.
- Irrota virtapainike kehyksen vasemmasta reunasta työkalulla uuristamalla.
- Aseta kärki suorakaiteen muotoisen kosketuslevyn alle pinseteillä, sitten kallista ja löysää sitä sitten.
- Nosta volyymijoustokaapelia irrottaaksesi se urastaan.
- Koska löysit kosketuslevyn, voit nyt poistaa sen yhdessä äänenvoimakkuus- ja virtapainikkeen kanssa.

Vinkki:

- Voit käyttää takaosan teippiä uudelleen, joten älä yritä repiä niitä.
- Kuitenkin voit helposti käyttää sähköteippiä.

Varoitus:

-Jos äänenvoimakkuuden säädin taipuu merkittävästi, pysähdy välittömästi ja vapauta se toisesta kulmasta.

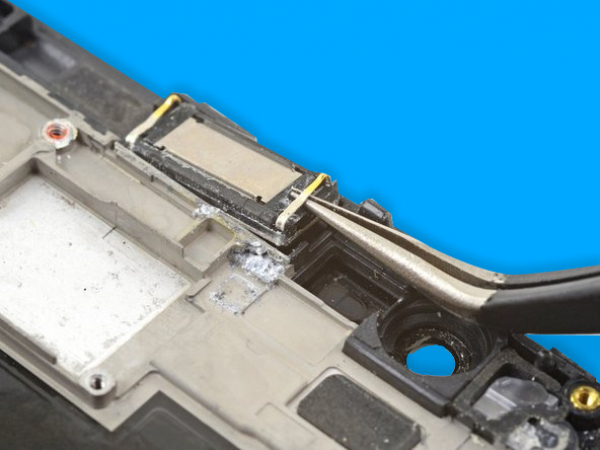

- Voit irrottaa kuulokkeen käyttämällä pinsetin kärkeä yhden kuulokkeen kaiuttimen pidikkeen alla.
- Irrota kuulokkeen kaiutin ylös hitaasti.
- Irrota kuulokkeen kaiutin.

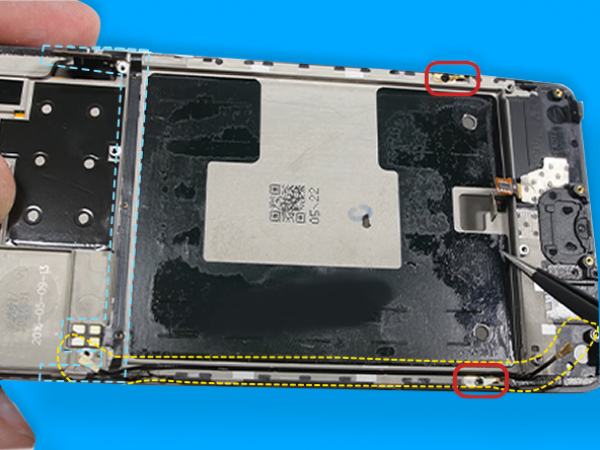

- Irrota 2 x 1,9 mm:n ristipääruuvia, jotka pitävät kehyksen maadoituspidikkeet.
- Irrota kaksi rungon maadoituspidikettä siirtääksesi ne uuteen LCD-kokoonpanoon.

Varoitus:

-Jos kuulokkeen kaiuttimen pidike alkaa taipua ylöspäin, pysähdy ja kokeile toista pidikettä.

Huomioithan:

- Maadoituspidikkeet ovat suunnattuja tietyllä tapaa, joten varmista, että asennat ne oikein.

- Kokoaminen on melko yksinkertaista, melkein päinvastaista purkamiseen verrattuna.
- Aiemmin vanhasta kokoonpanosta poistettujen osien siirtäminen kannattaa aloittaa.
- Aloita maadoitusliittimistä ja jatka sitten antennikaapelilla.
- Asenna äänenvoimakkuuspainike ja virtapainike flex,
- Asenna kaiutin,
- Asenna emolevy,
- Asenna tytärlevy,
- Akku asennetaan sitten seuraavaksi,
- Kun akku on asennettu, voit liittää joustavat kaapelit takaisin emolevyyn ja kiinnittää liittimet kannattimella.
- Lopuksi kytket akun.
- Asenna takakansi ja kiinnitä se kahdella 2,6 mm T2-ruuvilla.
- Aseta SIM-lokero paikalleen, niin voit käynnistää laitteen.
- Nyt siis korjauksesi on valmis.
