iPhone XR näytön vaihto

Ennen kuin aloitat korjaamisen, tyhjennä akku alle 25%.

Ladattu Li-Ion akku voi syttyä palamaan ja räjähtää, jos se puhkeaa.

Varoitus:

Jos akku on turvonnut, ryhdy tarvittaviin toimenpiteisiin ja varotoimenpiteisiin.

Älä lämmitä puhelinta. Voit käyttää isopropyylialkoholia takakannen reunojen ympärillä heikentääksesi liimaa.

Käytä silmien ja käsien suojaa, kun työskentelet paisuneilla akkuilla.

Sammuta iPhonesi.

Poista kaksi 6,7 mm:n pentalobe-ruuvia iPhonen alareunasta.

Huomio:

Puhelimen näytön avaaminen vaarantaa puhelimen vedenpitävyyden.

Varmista, että varaosan sinetit ovat valmiita ja ehjiä ennen kuin jatkat korjausta.

Muutoin vältä vesialtistusta, jos kokoat iPhonen uudelleen vaihtamatta tiivisteitä.

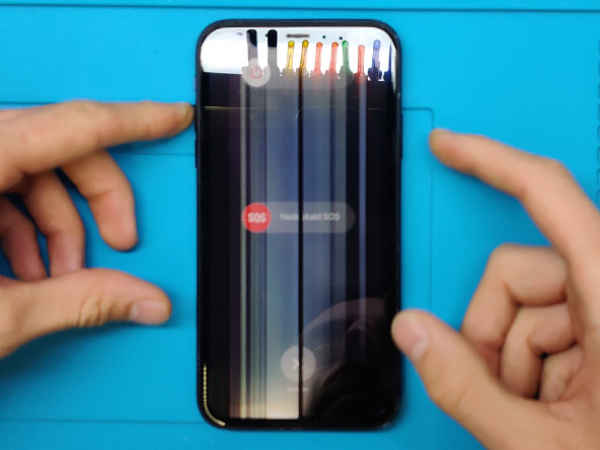

Jos näyttölasi on säröillä, pidä se edelleen säröytyneenä teippaamalla teippiä näytön päälle.

Aseta päällekkästä läpinäkyvää teippiä koko iPhonen näytölle.

Tämä pitää lasisirut sisällään ja antaa rakenteellisen eheyden näytölle näytön nostamisen ja kuokkimisen aikana.

Huomio:

Jos iPhonen näyttölasi ei ole särkynyt, voit ohittaa vaiheen 3.

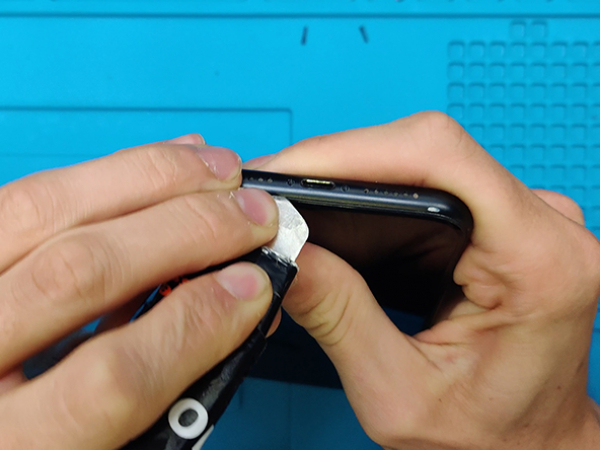

Liu'uta iPhonen reunoja spudgerilla eli eräänlaisella mobiilityökalulla alhaaltapäin lähtien.

Kierrä ja käännä spudgeria laajentaaksesi näytön ja takaosan välistä etäisyyttä.

Älä aloita avaamista puhelimen yläreunaa pitkin, vaarana voi olla se, ettäa näytön kiinnittävät muovipidikkeet voivat vaurioitua

Vedä näyttölaitetta hiukan poispäin puhelimen yläreunasta irrottaaksesi pidikkeet, jotka pitävät sitä takakuoressa.

Avaa iPhone kääntämällä näyttöä ylös vasemmalta sivulta, kuten kirjan takakantta avaisi.

Älä yritä erottaa näyttöä vielä kokonaan, koska useat herkät nauhakaapelit yhdistävät sen edelleen iPhonen logiikkakorttiin.

Huomio:

Älä nosta näyttöä enemmän kuin 10º, koska näytön ja logiikkakortin yhdistävän laitteen oikealla reunalta löytyvät nauhakaapelit.

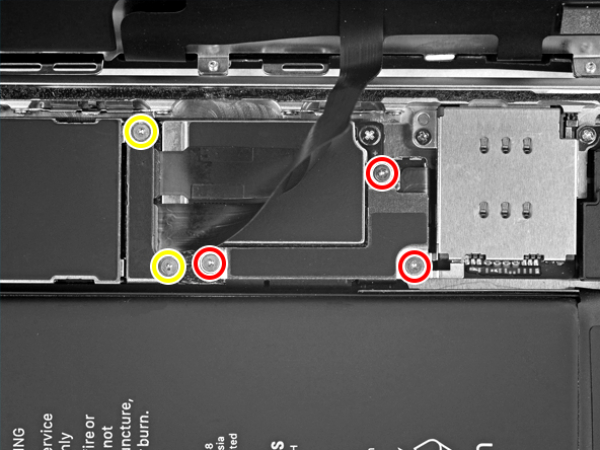

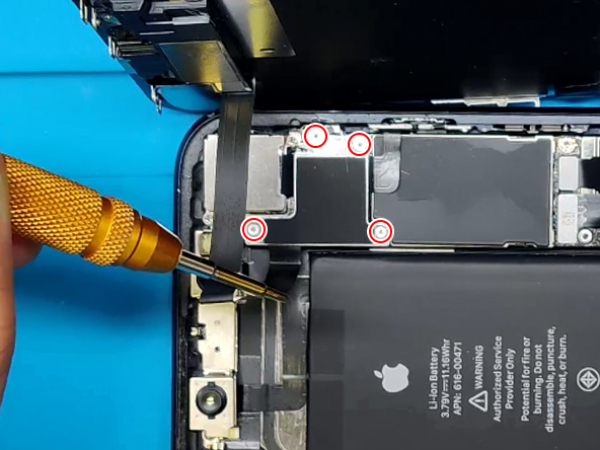

Poista viisi ruuvia, jotka kiinnittävät logiikkakortin liitinkappaleen.

3x 1.2 mm Y000

1x 1.3 mm Phillips #000

1x 1.5 mm Phillips #000

Vinkki:

Pidä kirjaa jokaisesta ruuvista, jotta voit laittaa ne takaisin mihin ne tulivat, jotta iPhone ei vaurioidu.

Irrota nämä kaksi liitinkappaletta varovasti.

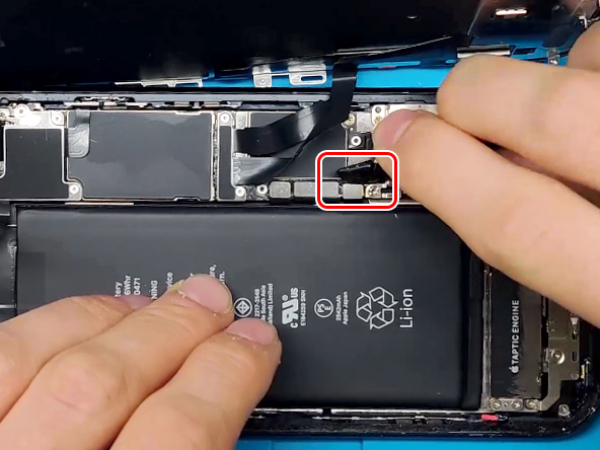

Nosta akun liitin irti pistokkeesta spudgerin kärjen avulla.

Taivuta liitäntäkaapelia hieman ylöspäin estääksesi sitä joutumasta kosketukseen pistorasian kanssa ja syöttämästä puhelimelle virtaa.

Käytä spudgeria saadaksesi digitoijan kaapelin liitin ylöspäin.

Varoitus:

Kun kytket nämä kaapelit uudelleen, paina liittimen yhtä päätä alaspäin, kunnes se napsahtaa paikalleen, ja toista sitten vastakkaisessa päässä.

Älä paina alas keskeltä. Jos liitin on kohdistettu väärin, tapit voivat taipua.

Huomio:

Jos näytössä on tyhjä näyttö, valkoisia viivoja tai kosketusvasteen puuttuminen osittain tai kokonaan puhelimen uudelleenkokoonpanon jälkeen, yritä irrottaa ja kytkeä nämä molemmat kaapelit uudelleen huolellisesti ja varmista, että ne ovat kunnolla paikoillaan.

Poista viisi ruuvia logiikkakortin liittinkappaleesta:

Yksi 1,3 mm: n Phillips # 000 -ruuvi

Yksi 1,5 mm: n Phillips # 000 -ruuvi

Kolme 1,2 mm: n Y000-ruuvia

Poista kiinnike

Käytä mobiilityökalua - spudgeria - ja sen kärkeä, tai vastaavaa työkalua irrottaaksesi etusensorikokoonpanon liitin pistokkeestaan.

Irrota näyttökokoonpano.

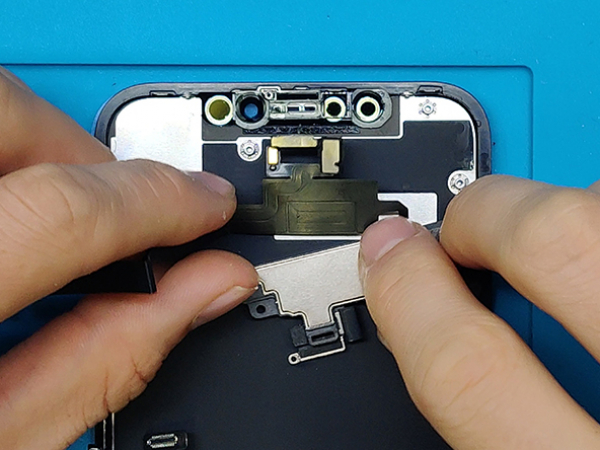

Irrota neljä ruuvia, joilla anturikokoonpano ja kaiutin kiinnittyvät näytön takaosaan:

2x 1,6 mm Phillips ruuvia

1x 2,3 mm Phillips ruuvia

1x 1,2 mm Y000-ruuvia

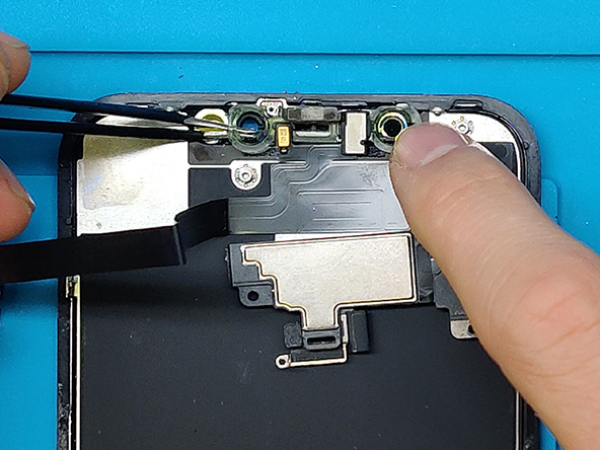

Käytä spudgeria varovasti pistääksesi sen kokoonpanon yläreunan alle ja käännä se alas ja pois näytön yläreunasta.

Työskentele vasemmalta oikealle, liu'uta avaustyökalua läheisyysanturin ja valaistusmoduulin alle.

Keinuta varovasti ja nosta moduulia erottaaksesi raosta etulevyssä.

Irrota kuulokekaiutin ja etuanturi.

Huomio:

Jos ympäristösensori tuli ulos valkoisella liuskalla, erota se nauhasta terällä tai vastaavalla työkalulla.

Varoitus:

Ympäristöanturi on kiinnitetty anturikokoonpanon loppuun erittäin ohuella taipuisalla kaapelilla. Varo vaurioittamasta kaapelia.

Huomio:

Uusi LCD, jota käytämme tähän korjaukseen, tulee ilman suojaa. Sinun on siirrettävä se itse vanhasta.

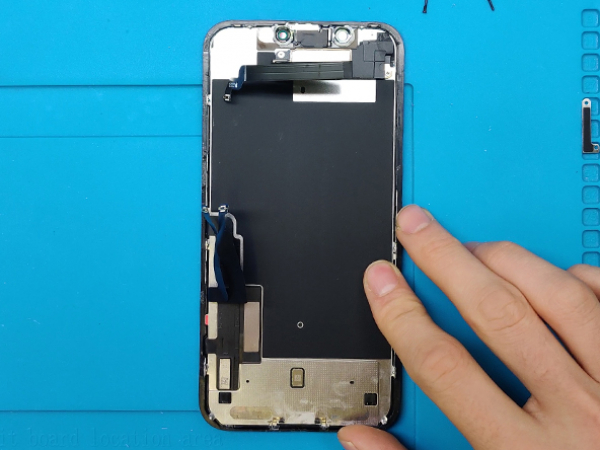

Näytön takana on metallisuoja.

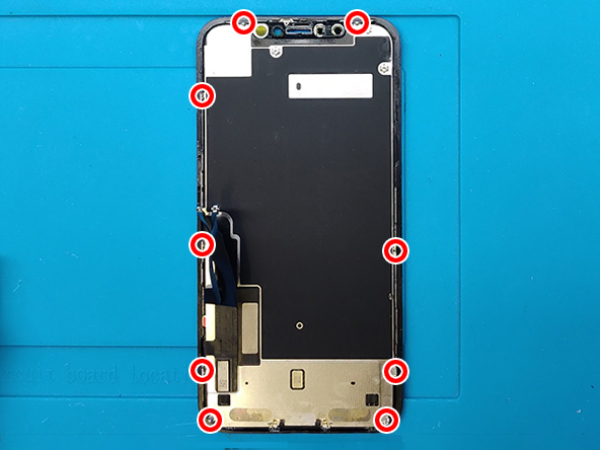

Poista yhteensä 9 ruuvia LCD-pidikkeistä.

Sivukaapeli on kiinnitetty metallisuojaan.

Joustava kaapeli on revittävä pois suojasta.

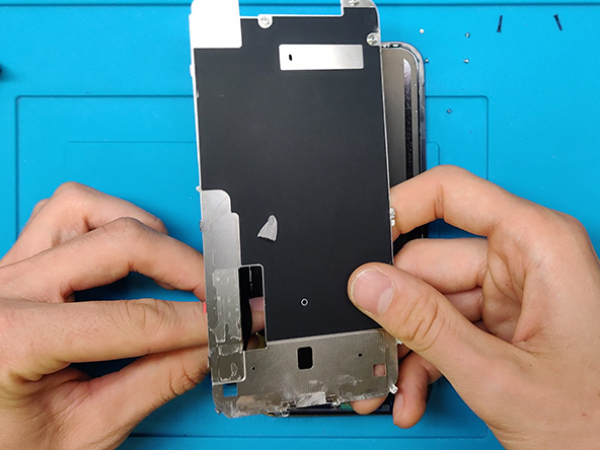

Nosta suojaa nyt ylhäältä ja vedä ja heiluta hieman, jotta se irtoaisi LCD-paneelista.

Uuden LCD-näytön vasemmassa alakulmassa löytyy revittävä kalvo.

Paina liittimiä varovasti sormillasi kuten kuvissa.

Poista kalvo vetämällä kielekkeestä.

Poista suojakalvo näytön takaa.

Liu'uta flex-kaapeli metallisuojuksen aukon läpi.

Käännä sivu flex-kaapelit poispäin LCD:stä.

Asenna nyt metallisuojus alaosan kiinnittimistä alkaen.

Varmista, että kaikki on yhtenäistä menee paikoilleen.

Poista suojakalvo sivu-flexistä liiman paljastumiseksi.

Kiinnitä johto nyt metallisuojaan.

Asenna vanhasta nestekidenäytöstä poistetut 9 ruuvia ja kiinnitä suoja uuteen nestekidenäyttöön.

Tästä eteenpäin voit suorittaa vaiheet 9-1 taaksepäin.

Asenna anturikokoonpano ja kuuloke.

Kytke kaikki anturikaapelin liittimet takaisin akulla.

Nyt voit testata uutta näyttöä.

Jos kaikki toimii niin kuin pitää, voit suorittaa työn loppuun.
