iPhone 7 Näytön Vaihto

Ennen kuin aloitat, anna iPhone -akun tyhjentyä alle 25 %:iin. Ladattu litiumioniakku saattaa syttyä tuleen tai/ja räjähtää, jos se vahingossa puhkeaa.

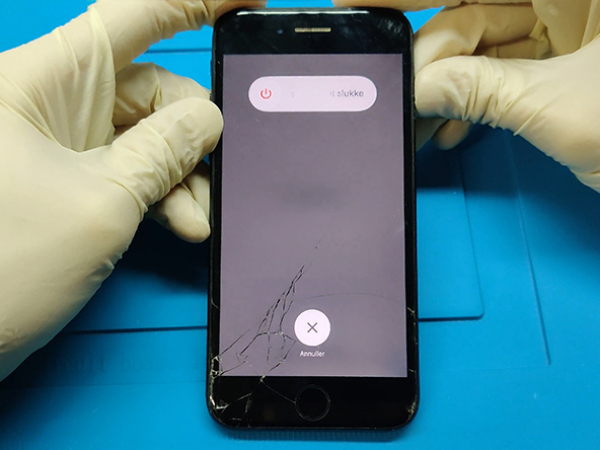

Sammuta iPhonesta virta ennen kuin ryhdyt purkamaan sen.

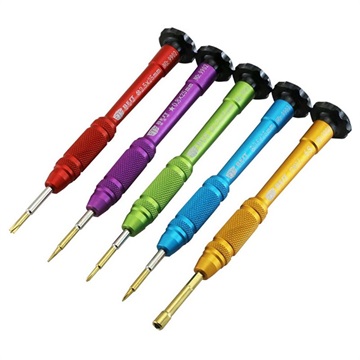

Poista kaksi 3,4 mm:n pentalobe ruuvia iPhonen alareunasta.

iPhone -näytön avaaminen voi murtaa sen vedenkestävät tiivisteet. Hanki uudet tiivisteet valmiiksi ennen kuin jatkat eteenpäin tästä vaiheesta, tai vältä iPhonen altistamista nesteille mikäli kokoat iPhonen vaihtamatta tiivisteitä uusiin.

Lisätiedot:

Näytön teippaaminen

Jos näytön lasi on säröytynyt, vältä isommat vauriot ja estä loukkaantuminen korjauksen aikana teippaamalla lasi.

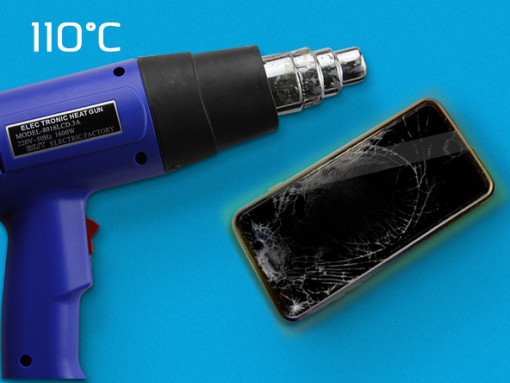

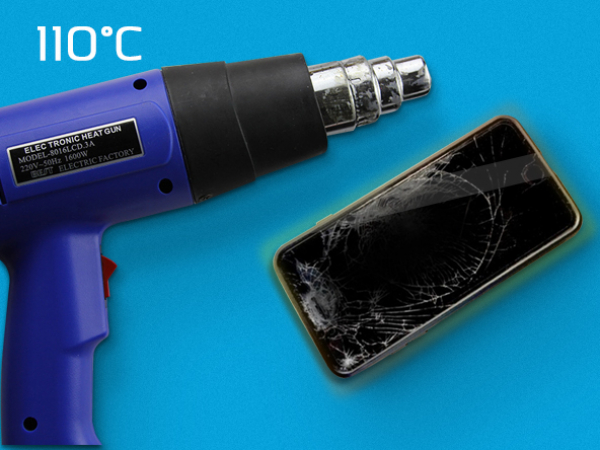

iPhone -puhelimen alareunan lämmittäminen auttaa pehmentämään näytön kiinnitystä ja tekee sen avaamisesta helpompaa.

Käytä lämpöpistoolia (hiustenkuivaaja) iPhonen reunojen ympärillä noin minuutin ajan pehmentääkseen liimaa alla.

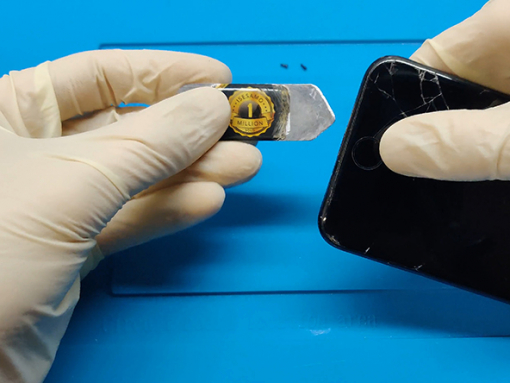

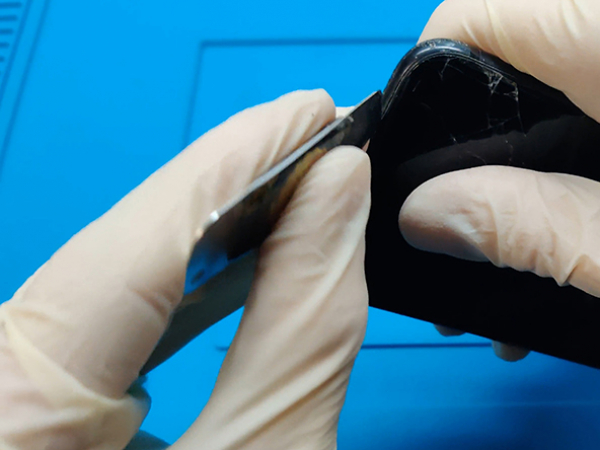

Työnnä avaustyökalun litteä pää aukkoon.

Näyttöä paikallaan pitävä vesitiivis kiinnikeaine on hyvin vahva, joten aukon tekeminen vaatii paljon voimaa. Jos sinulla on vaikeuksia aukon tekemisessä suuremmaksi, liikuta näyttöä ylös ja alas heikentääksesi kiinnikettä riittävästi, jotta saat avaustyökalun työnnettyä sisään.

Liu'uta avaustyökalua vasemmalle iPhonen alareunaa vasten.

Väännä avaustyökalua suurentaaksesi näytön ja takakotelon välistä aukkoa.

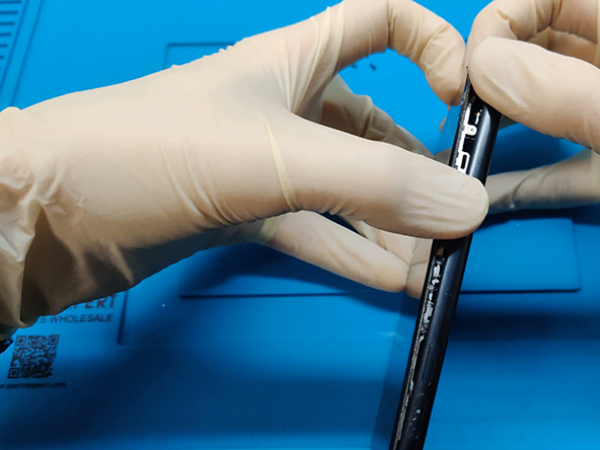

Liu'uta avaustyökalua ylöspäin iPhonen vasenta reunaa pitkin aloittaen alareunasta ja liikkuen kohti äänenvoimakkuuspainikkeita ja äänet/äänetön-painiketta.

Älä väännä työkalulla pitkin puhelimen yläreunaa ettet vaurioita näyttöä paikallaan pitäviä muovisia klipsejä.

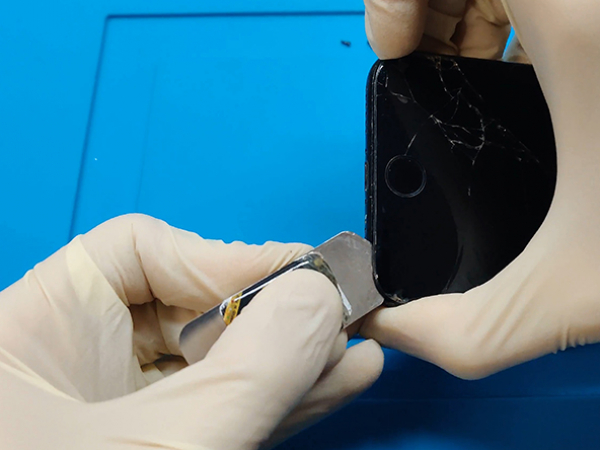

Vie avaustyökalun litteä pää laitteen oikeaan alakulmaan.

Väännä avaustyökalua suurentaaksesi näytön ja takakotelon välistä aukkoa.

Liu'uta avaustyökalun litteää päätä ylöspäin puhelimen oikeaa reunaa pitkin rikkoaksesi kiinnikkeen, joka pitää näyttöä paikallaan.

Huomio:

Älä nosta näyttöä enempää kuin 10 astetta, koska laitteen oikeassa reunassa on kuitunauhakaapeleita, jotka yhdistävät näytön emolevyyn.

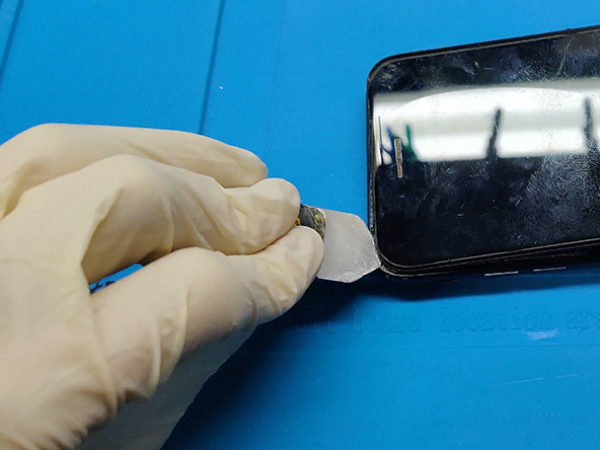

Liu'uta avausplektra iPhonen yläreunaa pitkin takakotelon ja etupaneelin välissä rikkoaksesi jäljellä olevan kiinnikkeen, joka pitää näyttöä paikallaan.

Varo vaurioittamasta muoviklipsejä puhelimen yläosassa.

Vedä näyttöyksikköä hieman poispäin puhelimen yläreunasta avataksesi klipsit, jotka pitävät sitä kiinni takakotelossa.

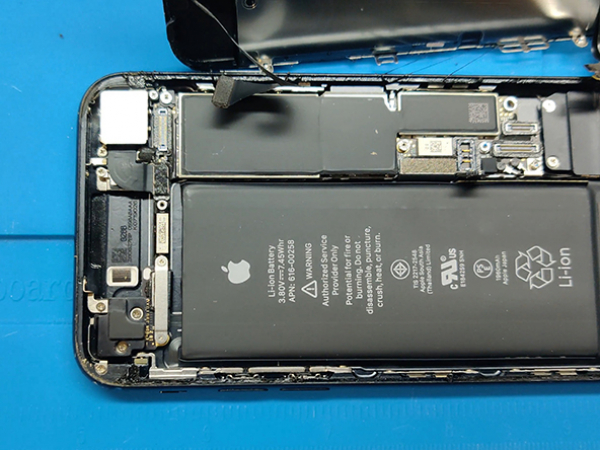

Avaa iPhone kääntämällä näyttöä ylös vasemmalta puolelta kuten kirjan takakantta.

Älä yritä vielä irrottaa näyttöä kokonaan, koska useita herkkiä nauhakaapeleita on vielä kiinni iPhonen emolevyssä.

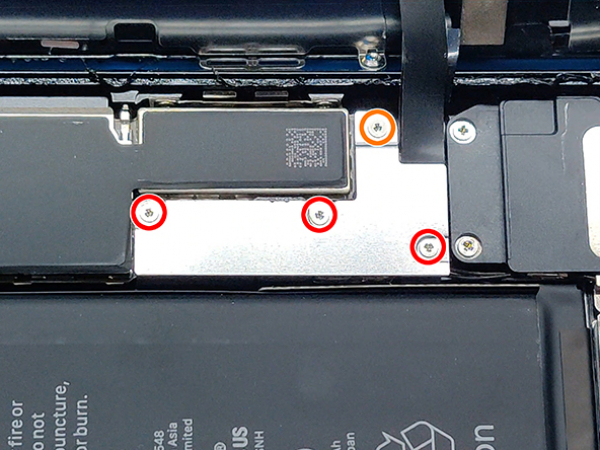

Avaa neljä alemman liittännän Tri-point Y000 -ruuvia, jotka ovat mitoiltaan seuraavanlaiset:

Kolme 1,2 mm -ruuvia

Yksi 2,4 mm -ruuvi

Pidä koko korjauksen ajan silmällä ruuveja, ja varmista, että jokainen niistä menee varmasti takaisin omalle paikalleen. Näin vältät vaurioittamasta iPhonea.

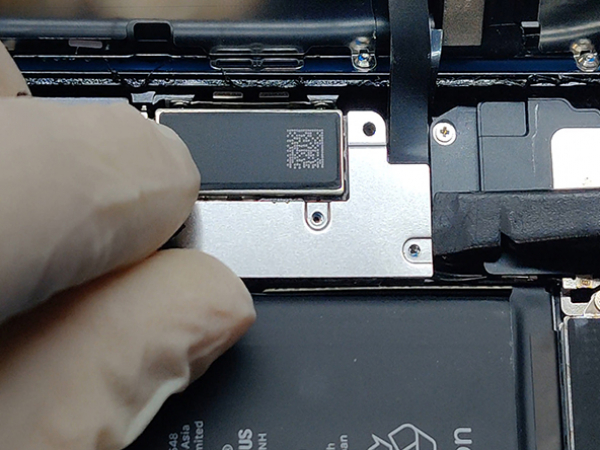

Irrotta alemman liittännän pidike.

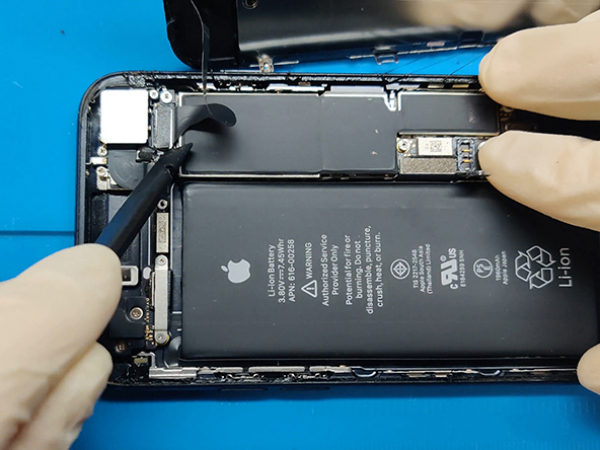

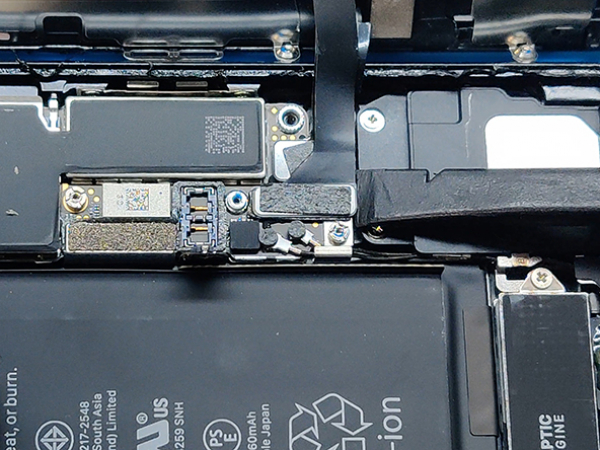

Käytä avaustyökalun kärkeä ja nosta akun liitin pois kannasta, joka on kiinni emolevyssä.

Taivuta liitäntäkaapelia hieman ylöspäin ja estä sitä olemasta kontaktissa kantaan ja antamasta virtaa puhelimelle.

Varmista, että akku ei ole yhteydessä, ennen kuin irrotat tai yhdistät johdot tämän vaiheen aikana.

Irrota näytön kaksi alinta liitäntää kampeamalla niitä suoraan ylöspäin emolevyssä kiinni olevista liitännöistään avaustyökalulla tai kynnellä.

Liittääksesi nämä kaapelit takaisin paikalleen, paina niitä alas toisesta päästä kunnes ne naksahtavat paikalleen, ja tee sama myös toisessa päässä. Älä paina niitä keskeltä. Jos liitin on edes hieman vinossa, se saattaa taipua ja vaurioitua pysyvästi.

Jos puhelimen kokoamisen jälkeen näyttö on pimeänä tai siinä on valkoisia raitoja, tai jos kosketusnäyttö toimii vain osittain tai ei ollenkaan, kokeile irrottaa molemmat kaapelit uudestaan ja asettaa ne varovaisesti takaisin paikoilleen ja varmista, että ne ovat kunnolla paikallaan.

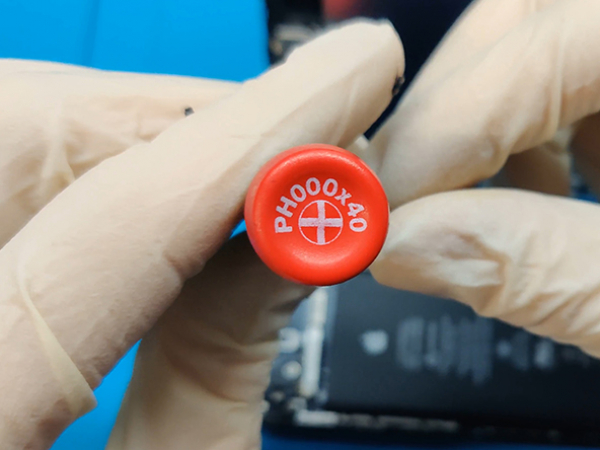

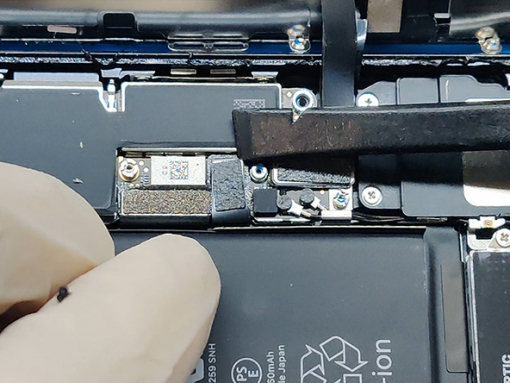

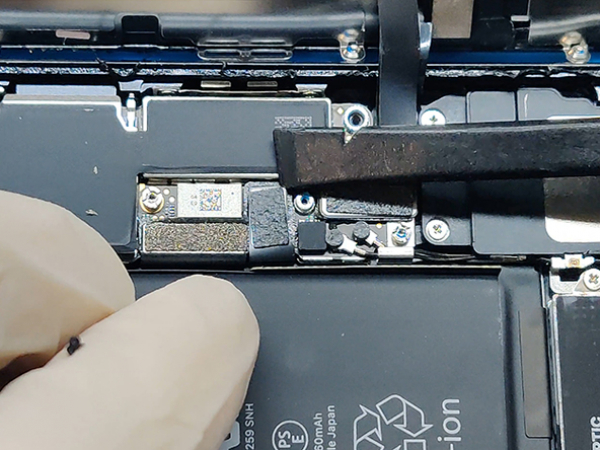

Avaa kaksi 1,3 mm Phillips-ristipääruuvia etupaneelin anturiliitännän pidikkeestä.

Irrota pidike.

Irrota etupaneelin anturiliitin liitännästä, joka on kiinni emolevyssä.

Tämä painettava liitin suositellaan myös kiinnitettäväksi yksi pää kerrallaan, jotta riski sen taipumiseen on mahdollisimman pieni.

Irrota näyttömoduuli.

Kun asennat näytön uudelleen, pysähdy tähän vaiheeseen, mikäli haluat asentaa kiinnikkeen näytön reunojen ympärille.

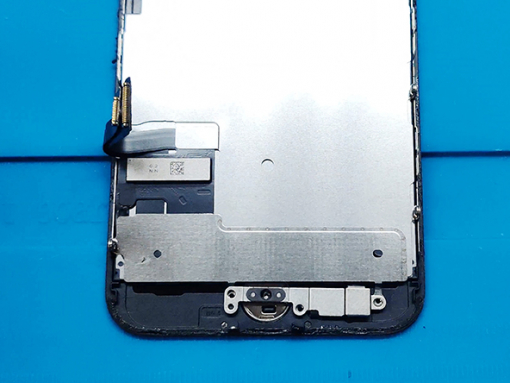

Irrota neljä Koti/Touch ID -sensorin pidikkeen Y000-ruuvia:

Yksi 1,1 mm -ruuvi

Kolme 1,3 mm -ruuvia

Puhelimen uudelleen kokoamisen aikana pidä huolta, ettet kiristä näitä ruuveja liikaa, koska silloin kotipainike ei välttämättä tomi.

Irrota Koti/Touch ID:n pidike.

Kampea kotipainikkeen kaapeliliitintä vasemman reunan alta irrottaaksesi sen liittännästä.

Jos koko liitäntä alkaa nousemaan irtoamatta, paina kaapelia alas liitännän yläreunasta avaustyökalun litteällä päällä samalla kammeten ylös liittimen vasenta reunaa. Ole erittäin varovainen ja varo vaurioittamasta kaapelia tai liitäntää, muuten saatat vahingossa rikkoa anturin pysyvästi.

Nosta alla oleva liitin varovasti ylös ja pois Koti/Touch ID -kaapelin tieltä.

Tämän vaiheen aikana iPhone voi vaurioitua erittäin helposti. Työskentele hitaasti ja kampea hyvin varovasti avaustyökalulla. Jos vaurioitat Touch ID -laitteistoa, ainoastaan Apple voi vaihtaa sen uuteen.

Jos liitinkappale ei nouse helposti kammen avulla, lämmitä ja pehmentäkää liitintä pitävää liitintä lämpöpistoolilla (hiustenkuivaajalla) ja yritä sitten uudelleen.

Älä yritä irrottaa liitintä kokonaan - nosta sitä vain hieman ylös, jotta sen alla oleva Koti/Touch ID -anturin kaapeli voidaan irrottaa.

Koti/Touch ID -anturin ympärillä olevan alueen lämmittäminen helpottaa pehmentämään kiinnikeainetta, joka pitää kaapelin paikallaan, jolloin irrottaminen on turvallisempaa.

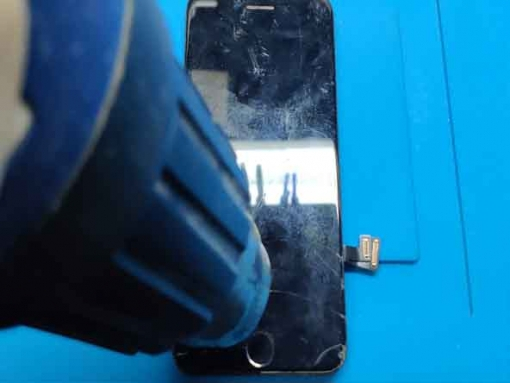

Käännä näyttömoduuli ympäri. Käytä lämpöpistoolia (hiustenkuivaaja) ja lämmitä näytön alaosaa noin 90 sekunnin ajan pehmentääksesi liimaa alla.

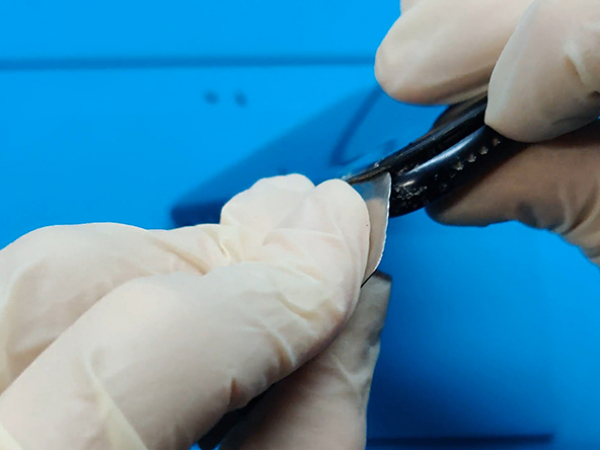

Käytä avausplektraa irrottaaksesi kiinnikeainetta, joka pitää Koti/Touch ID -anturin kaapelia näyttöpaneelin takaosaa vasten.

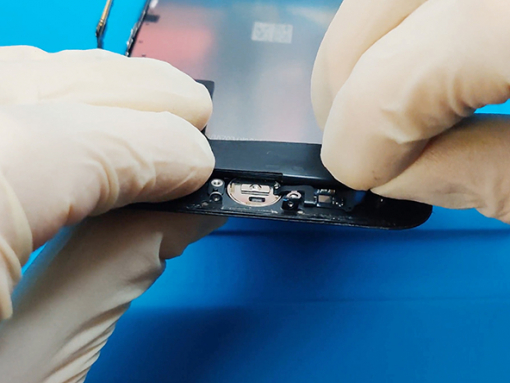

Irrota Koti/Touch ID -anturimoduuli nostamalla se näytön etuosan läpi.

Uudelleen asennettaessa kaapeli täytyy syöttää reiän läpi näytön etupuolelta.

Varaosassa saattaa olla ylimääräinen Y000-ruuvi valmiiksi kiinni Kotipainikkeen oikealla puolella. Irrota tarpeeton ruuvi, jotta voit asentaa Kotipainikkeen pidikkeen.

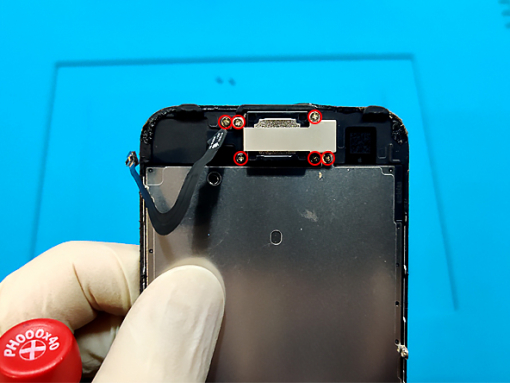

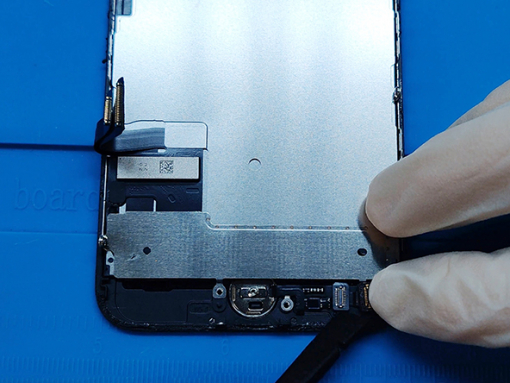

Ruuvaa irti 6 ruuvia, joka pitää kiinni metalliosaa.

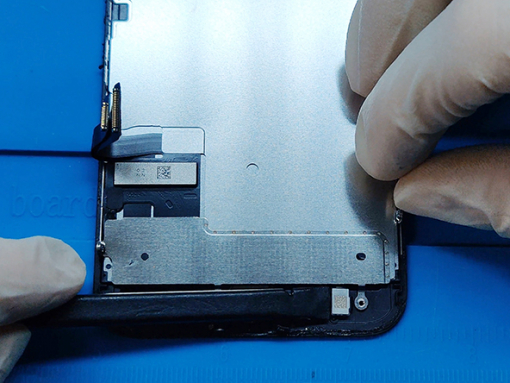

Irrota metalliosa

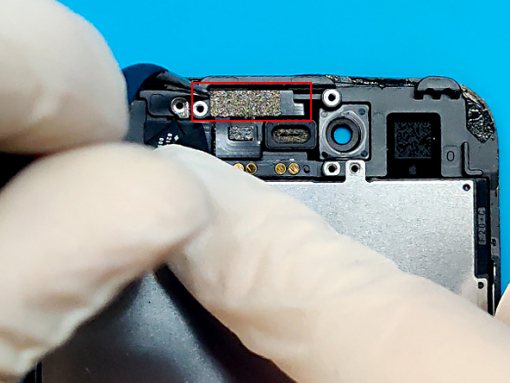

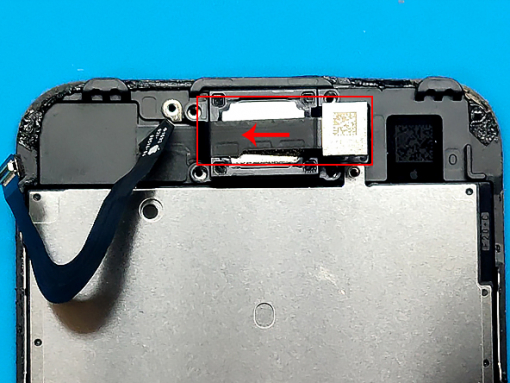

Nosta varovasti etukameran litteää kaapelia.

Nyt voit poistaa korvaosan näytön alueelta.

Kuulokemikrofoni, anturijärjestelmä ja etukamera toimitetaan yhtenä kappaleena

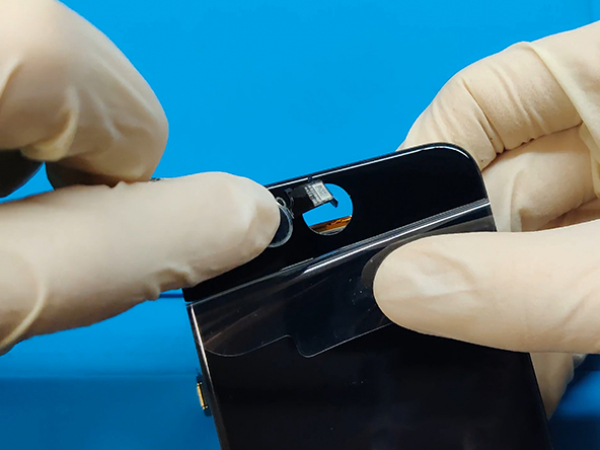

Käytä pinsettejä irrottaaksesi varovaisesti sensorin ja kuulokemikrofonin sille kuuluvasta paikasta

Nyt pitäisi koko kappaleen tulla irti varsin helposti.

Kiinnitä huomiota siihen, ettei litteä kaapeli repeä.
