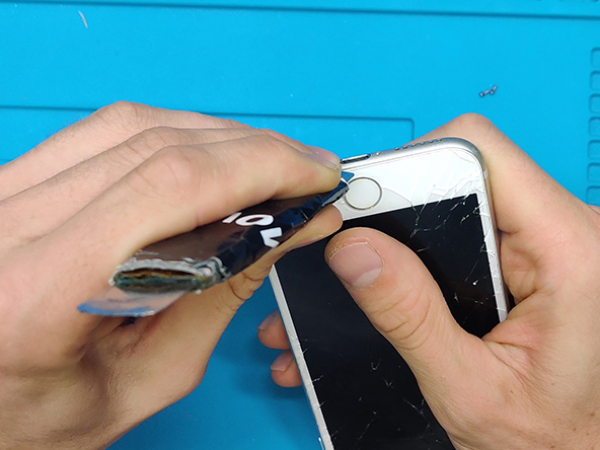

iPhone 7 - Akun Vaihto

Ennen kuin aloitat korjaamisen, tyhjennä akku alle 25%.
Ladattu Li-Ion akku voi syttyä palamaan ja räjähtää, jos se vaurioituu.

Varoitus:

Jos akku on turvonnut, ryhdy tarvittaviin toimenpiteisiin ja varotoimenpiteisiin.
Älä lämmitä puhelinta. Voit käyttää isopropyylialkoholia takakannen reunojen ympärillä heikentääksesi liimaa.
Käytä silmien ja käsien suojaa, kun työskentelet paisuneilla ja vaurioituneilla akuilla.

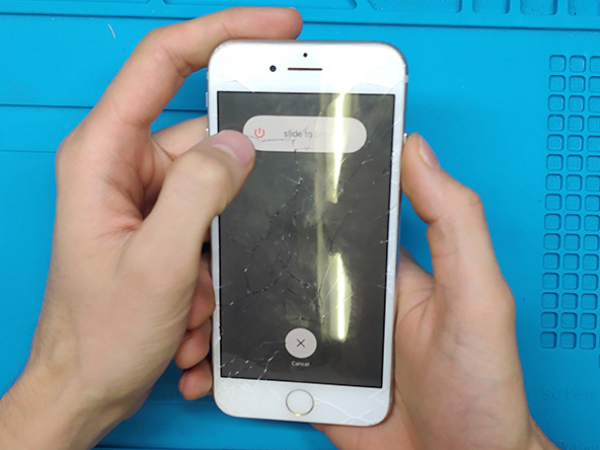

Sulje laitteesi.
Voit käyttää paperiliittimiä tai SIM-kortin poistotyökalua.
Aseta työkalu SIM-korttilokeron tapin reikään.
Poista SIM-kortti painamalla pohjaan.
Poista sitten SIM-korttikotelo iPhone 7:stä.

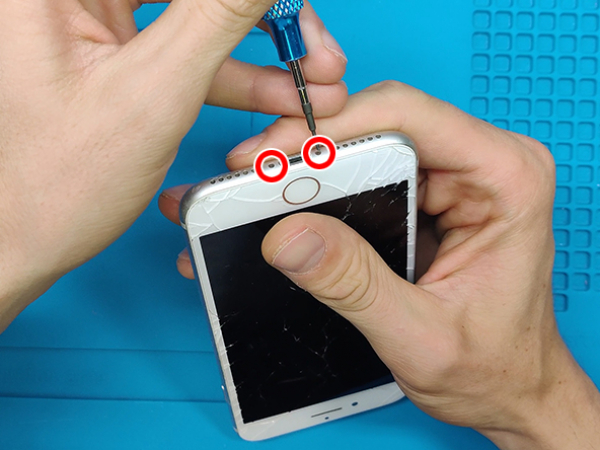

Poista kaksi 3,4 mm:n pentalobe-ruuvia iPhonen alareunasta.

Huomio:

iPhonen näytön avaaminen vaarantaa sen vedenpitävyystiivisteet.
Pidä vaihtotiivisteet valmiina ennen kuin siirryt tämän vaiheen ohi.
Vältä vesialtistumista, jos kokoat iPhonen uudelleen vaihtamatta tiivisteitä.

Aseta spudgerin eli mobiilityökalun litteä pää rakoon.
Vesitiivis liima, joka pitää näytön paikallaan, on erittäin vahva, ja tämän alkuraon luominen vie huomattavan määrän voimaa.
Jos sinulla on vaikea avata aukko, vedä näyttöä ylös ja alas heikentääksesi liimaa, kunnes voit sijoittaa mobiilityökalun sen sisälle.

Vinkki 1:

iPhonen alareunan kuumentaminen auttaa pehmentämään näytön kiinnittävää liimaa ja helpottamaan sen avaamista.
Käytä lämpöpistoolia (hiustenkuivaaja) iPhonen reunojen ympärillä noin minuutin ajan pehmentääksesi liimaa alla.

Vinkki 2:

Voit käyttää imukuppia näytön nostamisen helpottamiseksi.
Jos näyttölasi on särkyny, pidä se edelleen särkyneenä ja estä ruumiinvammat korjauksen aikana pistämällä teippiä sen päälle.

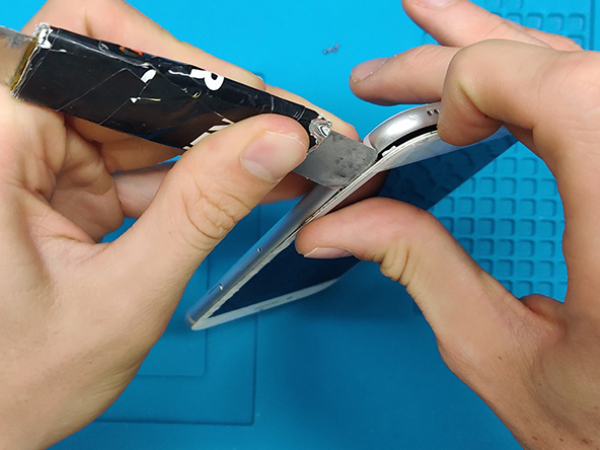

Liu'uta iPhonen reunoja spudgerilla alhaaltapäin.
Kierrä spudgeria laajentaaksesi näytön ja takaosan välistä etäisyyttä.
Älä aloita puhelimen yläreunaa pitkin. Voit vahingoittaa näyttöä kiinnittäviä muoviklippejä.
Vedä näyttölaitetta hiukan poispäin puhelimen yläreunasta irrottaaksesi pidikkeet, jotka pitävät sitä takakuoressa.
Avaa iPhone kääntämällä näyttöä ylös vasemmalta sivulta, kuten kirjan takakansi.
Älä yritä erottaa näyttöä vielä kokonaan, koska useat herkät nauhakaapelit yhdistävät sen edelleen iPhonen logiikkakorttiin.

Huomio:

Älä nosta näyttöä enemmän kuin 10º, koska näytön ja logiikkakortin yhdistävän laitteen oikealla reunalla on nauhakaapeleita.

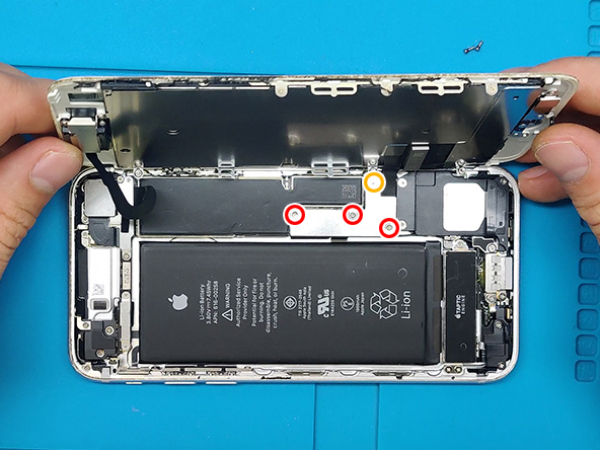

Irrota neljä kolmipisteistä Y000-ruuvia, jotka kiinnittävät alaliittimen paikoilleen, ne ovat seuraavan pituiset:
Kolme 1,2 mm ruuvia,
Yksi 2,4 mm: n ruuvi.

Vinkki:

Pidä koko korjauskerran ajan kirjaa kustakin ruuvista ja varmista, että se menee takaisin, mistä se tulikaan, jotta iPhone ei vaurioidu.

Irrota alaliitin.

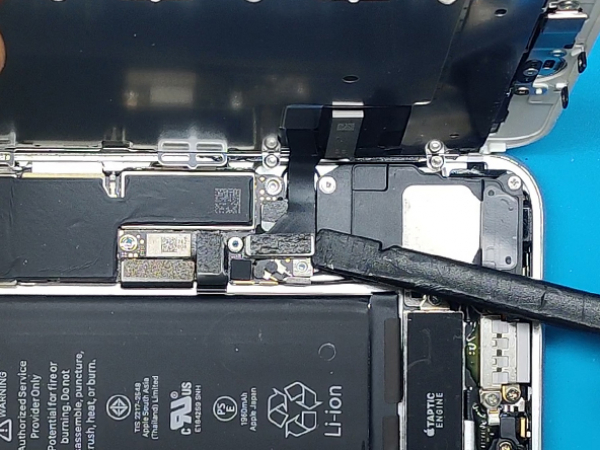

Nosta akun liitin ulos logiikkalevystä mobiilityökalun kärjen avulla.
Taivuta liitäntäkaapelia hieman ylöspäin estääksesi sitä joutumasta kosketukseen akun pistokkeen kanssa ja syöttämällä siten puhelimelle virtaa.
Varmista, että akku on irrotettu, ennen kuin irrotat tai kytket johdot uudelleen tässä vaiheessa.

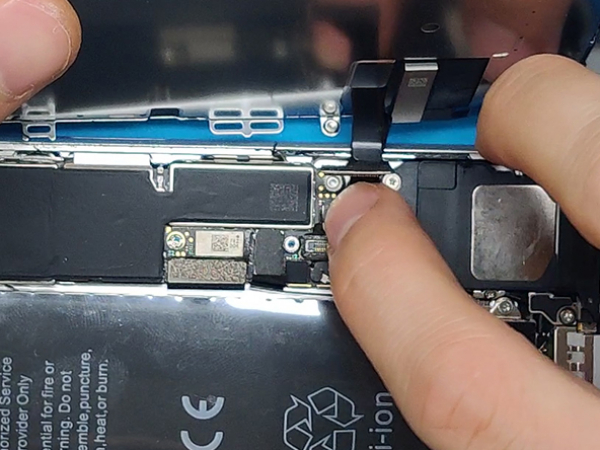

Irrota kaksi alempaa näytön liitintä spudgerilla tai kynnellä ottamalla ne suoraan logiikkakortin pistorasioista.

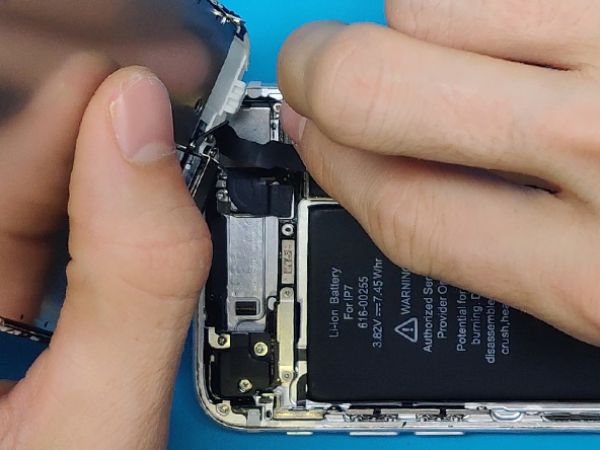

Irrota kaksi 1,3 mm:n Phillips-ruuvia, joilla kiinnike kiinnitetään etulevyn anturikokoonpanon liittimen päälle.
Irrota kiinnike.
Irrota etupaneelin anturikokoonpanon liitin logiikkakortin pistorasiasta.
Poista näyttö.

Huomio:

Kytke nämä kaapelit uudelleen painamalla toista päätä alaspäin, kunnes se napsahtaa paikalleen, ja toista sitten toisessa päässä. Älä paina alas keskeltä. Jos liitin on jopa hiukan väärin kohdistunut, liitin voi taipua, mikä voi aiheuttaa pysyviä vaurioita.

Jos näytössä on tyhjä näyttö, valkoisia viivoja tai kosketusvastauksen puute osittain tai kokonaan puhelinten kokoamisen jälkeen, yritä irrottaa ja liittää molemmat kaapelit uudelleen ja varmistaa, että ne ovat kunnolla paikoillaan.

iPhonen akun poistaminen on melko yksinkertaista.

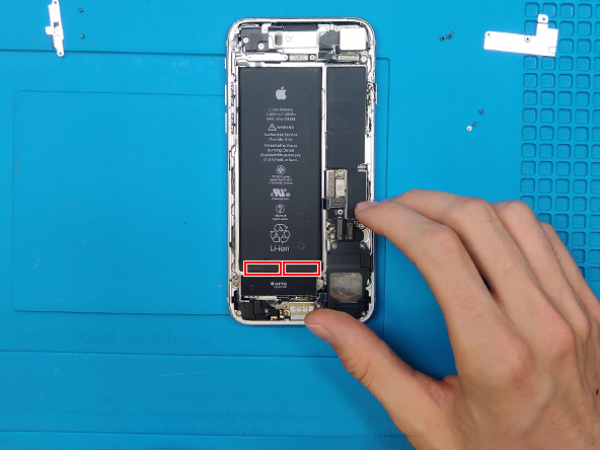

Akun alareunassa on kaksi erittäin joustavaa vetoliuskaa.
Aloita vain vetämällä niitä hitaasti yksi kerrallaan.
Älä kiirehdi, koska ne voivat rikkoontua, mikä vaikeuttaa akun poistamista.
Kun vedettävät vetoliuskat eli kalvot on poistettu kokonaan, akun alla ei ole enää liimaa.
Poista vain vanha akku laitteestasi.

Sinun on aina testattava korjaukseksi ennen laitteen uudelleen sulkemista.
Kytke näyttö takaisin emolevyyn.
Kytke uusi akku emolevyyn.
Kytke laitteeseen virta.
Kun olet varma, että puhelin toimii normaalisti, sammuta se uudelleen.
Irrota akku ja nestekidenäyttö.

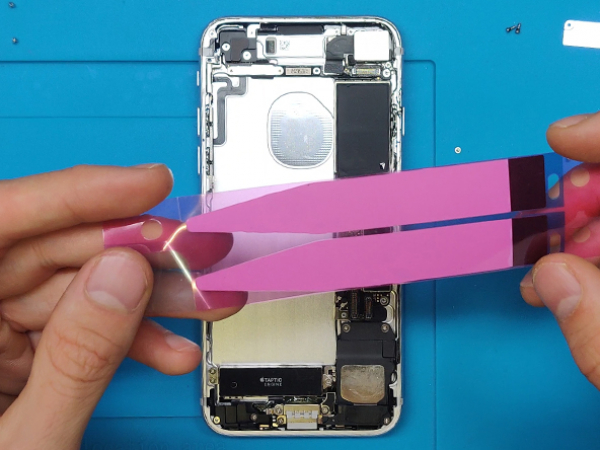

Nyt meidän on asennettava uudet liimanauhat.
Poista 3 cm suojakalvoa (pinkkiä tässä tapauksessa).
Kiinnitä peittämätöntä osaa puhelimeen.
Muista, että vetoliuskojen on oltava akun alaosassa.
Niiden on oltava hieman ulkona akun onkalosta.

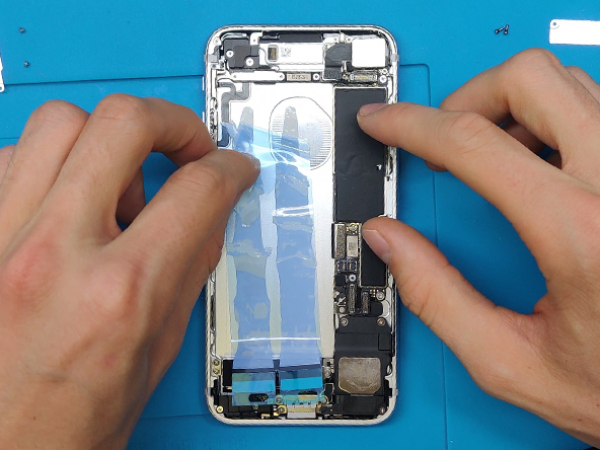

Jatka nyt koko vaaleanpunaisen kalvon poistamista.
Tarranauhat liimataan nyt puhelinkehykseen.

Poista sininen suojakalvo liimaliuskoista ennen uuden pariston asettamista.
Aseta uusi akku varovasti tarranauhojen päälle.
Paina maltillisesti akun ympärillä, jotta se liimautuisi tarranauhoihin.
Poista suojakalvo nyt vetokielekkeistä.
Kiinnitä ne akkuun.

Toista vaiheet 6 - 1 ja suorita tämä korjaus onnistuneesti
Nauti puhelimesta tuoreella uudella akulla.
