iPhone 6s LCD-näytön vaihto

Ennen kuin aloitat, pura iPhonen akun varaustasoa alle 25%.

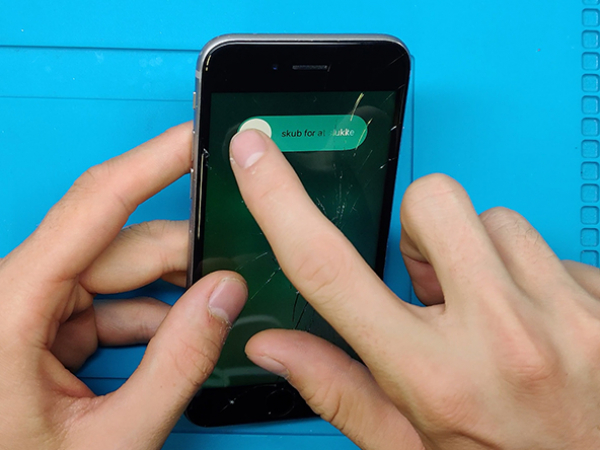

Sammuta iPhone ennen purkamisen aloittamista.

Varoitus:

Litiumioniakut voivat syttyä palamaan ja räjähtää, jos ne vahingossa puhkaistaan, etenkin metallityökaluilla.

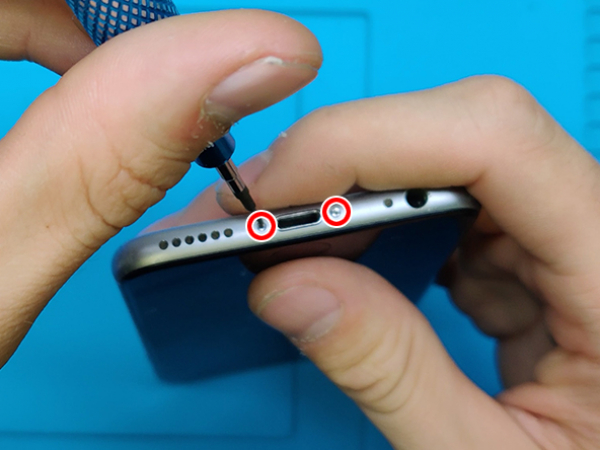

Irrota kaksi pentalobe-ruuvia (3,4 mm) Lightning-liittimen edestä.

Työnnä litteä metallityökalu näytön ja metallirungon väliin.

Aloita puhelimen alaosasta.

Kierrä suutinta näytön ja takakotelon välisen aukon lisäämiseksi.

Edetä oikean ja vasemman reunan viereen, kunnes kaikki pidikkeet ponnahtavat pois.

Huomioithan:

Vältä laitteen yläreunaa pitkin kieppaamista, se voi vahingoittaa näyttöä kiinnittäviä muoviliittimiä.

Vinkki 1:

Jos näyttölasi rikkoutuu, teippaa sen päälle teippiä välttääkseen vahingot.

Aseta puhelimen näytön päälle päällekkäisiä nauhoja kirkasta itsekiinnittyvää teippiä, kunnes se on kokonaan peitetty.

Irrota etupaneelin alaosa metallikotelosta

Käytä puhelimen yläreunaa saranana.

Nosta näyttö noin 90 asteen kulmaan.

Pidä näyttöä kirjaa vasten tai muussa esineessä, kun työskentelet puhelimen kanssa.

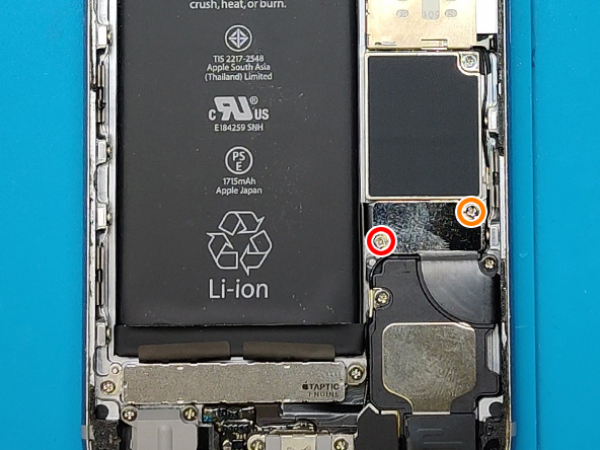

Irrota yksi 2,2 mm: n ja yksi 2,9 mm:n ruuvi.

Irrota metallipidike, joka suojaa akkuliitintä.

Irrota akku avattavan työkalun reunasta tai väännä sitä varovasti puhtaalla kynnellä.

Vinkki:

Työnnä akkuliitin irti logiikkakortista, jotta se pysyisi poissa pistorasiasta. Näin välttää vahingossa tapahtuvan liittämisen akkuun työskennellessä.

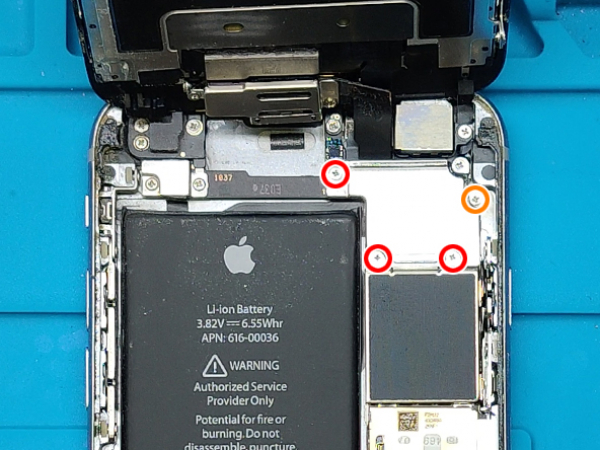

Irrota viisi Phillips-ruuvia, joilla etupaneelin kokoonpanoliittimen metallikiinnike on kiinnittynyt:

3x 1,2 mm ruuvit

1x 2,8 mm ruuvi

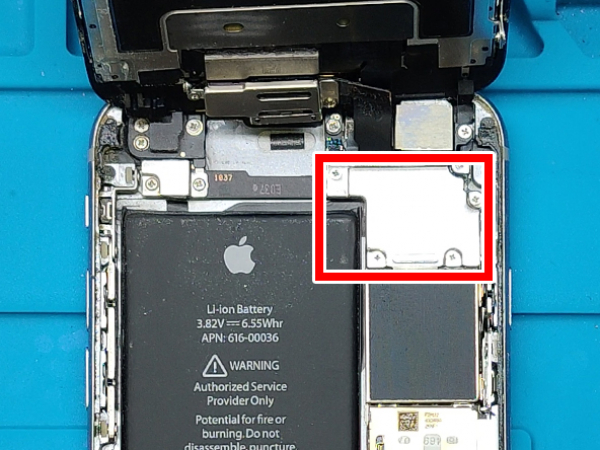

Irrota etupaneelin kiinnike.

Irrota etupuolen kameran liitin.

Irrota digitalisaattorin joustava kaapeli.

Irrota LCD-kaapelin liitin.

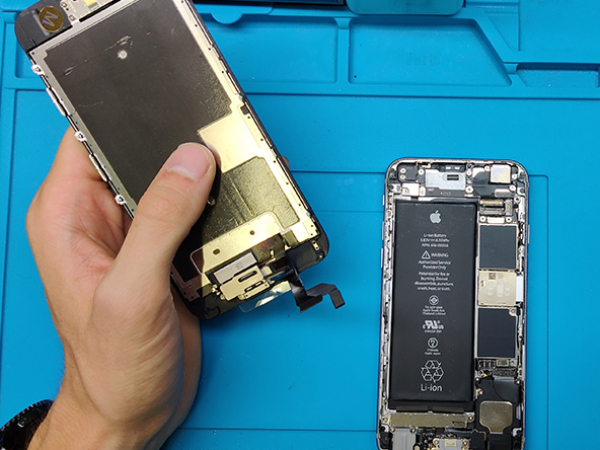

Irrota etupaneelin kokoonpano puhelimen muusta osasta.

Huomioithan:

Pidä LCD-näyttö tuettuna koko ajan.

Varoitus:

Lajittele ruuvit irrotettaessa, jotta voisi laittaa ne takaisin oikeisiin pistorasioihin.

Jotkut ruuvit ovat pitempiä kuin toiset, ja niiden asettaminen vääriin reikiin voi aiheuttaa korjaamattomia vaurioita.

Huomioithan:

Kiinnitä huomiota vain kaapeliliittimiin, vältä logiikkakortin pistorasioita.

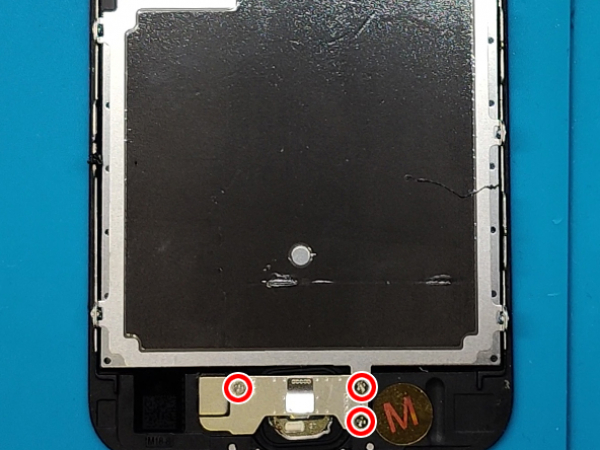

Poista Phillips-ruuvimeisselillä kolme 1,7 mm ruuvia kokoonpanon alaosasta.

Irrota metallipidike, jolla kotipainike kiinnittyy.

Irrota kotipainikkeen liitäntäkaapeli.

Poista kotipainike/sormenjälkitunnistin varovasti.

Huomioithan:

Touch ID toimii VAIN puhelimesi alkuperäisen kotipainikkeen kanssa, joten on siirrettävä kotipainike vanhalta näytöltä uudelle näytölle.

Vaihdettavassa LCD-näytössä voi olla ylimääräinen Phillips-ruuvi, joka on jo asennettu kotipainikkeen lähelle.

Irrota ruuvi, jotta voit asentaa kotipainikkeen ja kiinnikkeen takaisin.

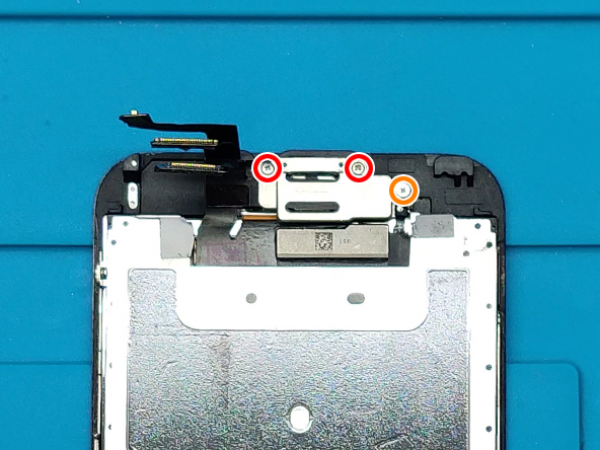

Irrota nyt 3 ruuvia kokoonpanon yläosasta.

Kaksi 2,3 mm ruuvia

Yksi 1,3 mm:n ruuvi

Irrota kuulokkeen, etukameran ja anturiryhmän metallikiinnike.

Poista kuuloke.

Irrota etukamera ja anturiryhmä yhtenä kappaleena.

Huomioithan:

Anturit ja kamera irtoavat yhtenä kappaleena.

Irrota sen kanssa liimattu kuulokkeen verkko.

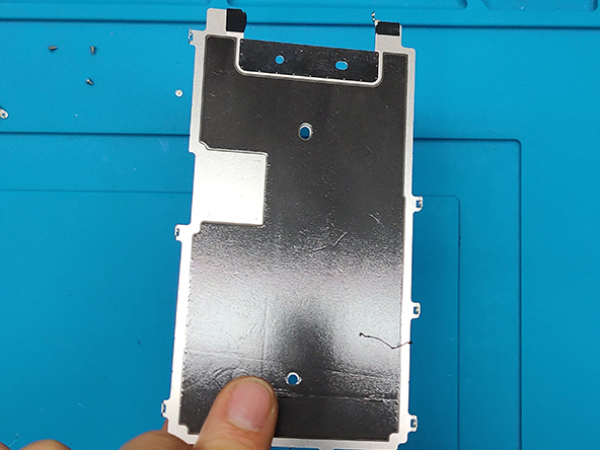

Vaihdettava etupaneeliasetelma voi tulla ilman metallisuojusta.

Koti-painikkeen litteä kaapeli ja liittimien molemmat osat ovat liimattu siihen.

Se on siirrettävä vanhasta.

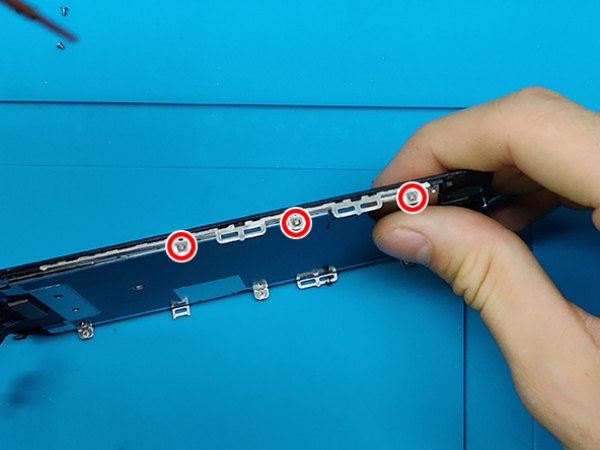

Irrota 6 ruuvia, 3 kokoonpanon molemmin puolin.

Irrota yksi ruuvi ylhäältä.

Yksi ruuvi pohjasta on jo irrotettu kotipainikkeen kannattimella.

Huomioithan:

Vertaa alkuperäistä näyttöä uuteen varaosaan.

Tarkista asennettavat komponentit, jotka on siirrettävä.

Ota nyt uusi etulevyn kokoonpano ja asenna aiemmin poistettu metallisuojus.

Kohdista se kokoonpanon takaosaan ja kiinnitä se ruuveilla.

Asenna nyt etukamera, anturit ja kuuloke.

Aseta kiinnike kokoonpanon päälle ja kiinnitä se ruuvilla

Aseta kotipainike alareiään ja kytke liitin.

Aseta metallikiinnike sen päälle ja kiinnitä se ruuveilla.

On aika liittää etupaneeli logiikkalevyyn.

Liitä LCD-kaapelin liitin.

Liitä kotipainikkeen kaapeliliitin.

Liitä kuulokkeen kaiuttimen liitin.

Kytke kameran etuosan liitin.

Pidä etupaneeli aina tuettuna.

Asenna metallikiinnike ja kiinnitä se viidellä ruuvilla, jotka irrotit vaiheessa 5.

Liitä akku takaisin

Asenna metallikiinnike ja kiinnitä se kahdella ruuvilla, jotka on poistettu vaiheessa 4.

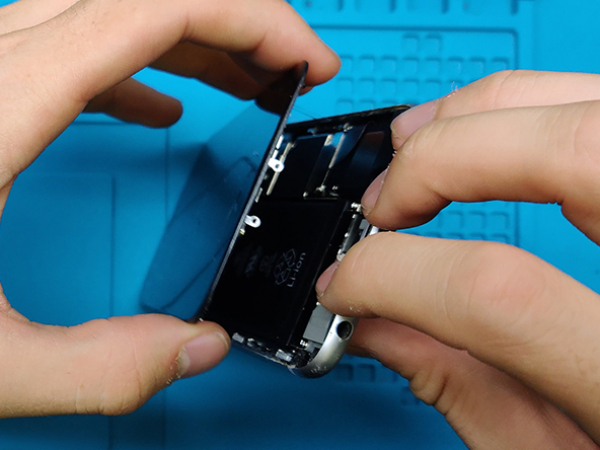

Laske nyt etupaneeli alas ja työnnä pidikkeet alkuun.

Paina varovasti näytön reunoja ja jatka matkaa.

Viimeistele korjaus kahdella pentalobe-ruuvilla (3,4 mm).
