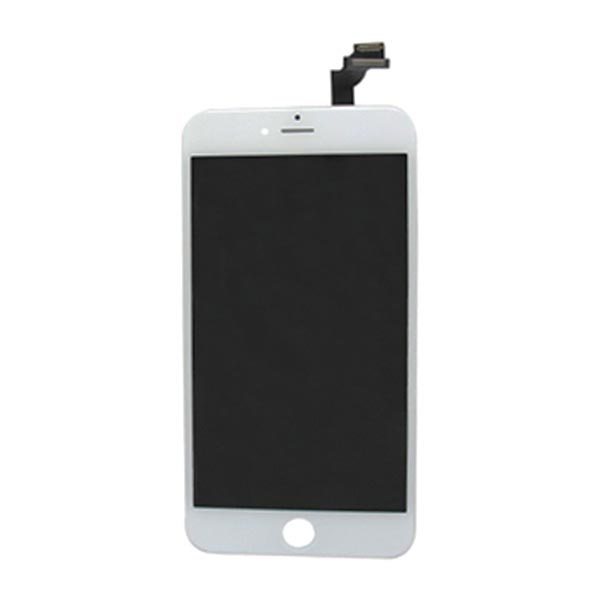

iPhone 6 Plus LCD-näytön vaihto

Katkaise iPhonesta virta ennen purkamisen aloittamista.

Ennen kuin aloitat, tyhjennä iPhonen akkua alle 25%. Litiumioniakut voivat syttyä palamaan ja räjähtää, jos ne vahingossa puhkaistaan tai vaurioituvat, etenkin metallityökaluilla.

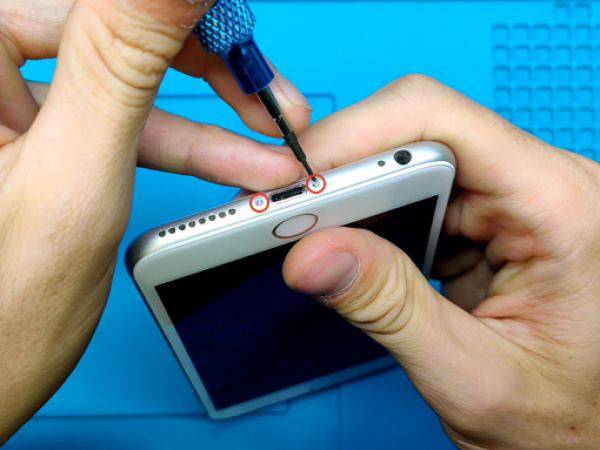

Irrota kaksi pentalobe-ruuvia (3,6 mm) Lightning-liittimen molemmilta puolilta.

Työnnä litteä metallityökalu näytön ja metallirungon väliin.

Aloita puhelimen alaosasta.

Kierrä spudgeria eli eräänlaista mobiilityökalua näytön ja takakotelon välisen aukon lisäämiseksi.

Etene oikeata ja vasenta reunaa pitkin, kunnes kaikki pidikkeet ponnahtavat auki.

Huomautus:

Älä väännä puhelimen yläreunasta, saatat vahingoittaa näyttöä kiinnittäviä muoviliittimiä.

Vinkki 1:

Jos näyttölasi rikkoutunut, estä lasin lisärikkoutuminen ja vaurioituminen teippaamalla lasin päälle.

Aseta puhelimen näytön päälle päällekkäistä kirkasta teippiä, kunnes se on kokonaan peitetty.

Vinkki 2:

iPhonen alareunan lämmittäminen auttaa pehmentämään näyttöä kiinnittävää liimaa, mikä helpottaa avaamista.

Käytä lämpöpistoolia tai hiustenkuivaajaa lämmittämällä iPhonen alareunaa noin minuutin ajan pehmentämään alla olevaa liimaa.

Vedä etupaneelin alaosa puhelimen metallikotelosta pois käyttämällä puhelimen yläreunaa saranana.

Vältä näytön vetämistä yli 90 astetta ja käytä jotakin sen tueksi, kun työskentelet puhelimen kanssa.

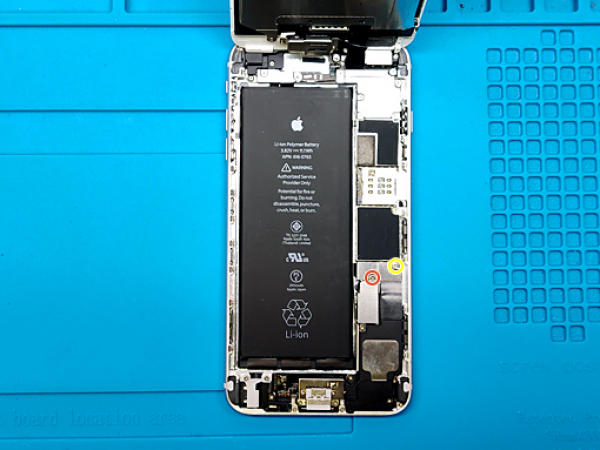

Irrota yksi 2,3 mm:n ja yksi 3,1 mm:n ruuvi.

Irrota metallipidike, joka suojaa akkuliitintä.

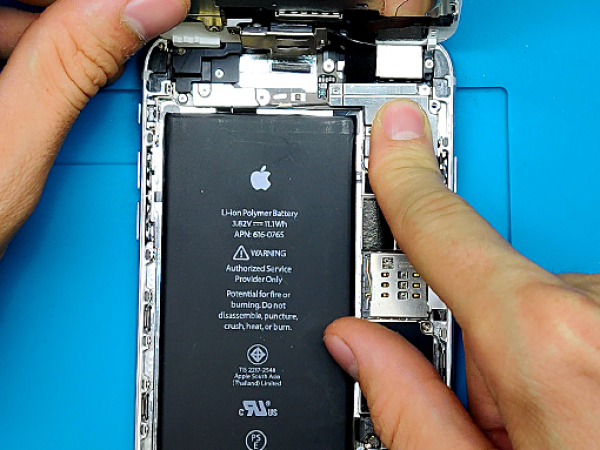

Irrota akku avaustyökalun reunalla tai väännä sitä varovasti puhtaalla kynnellä.

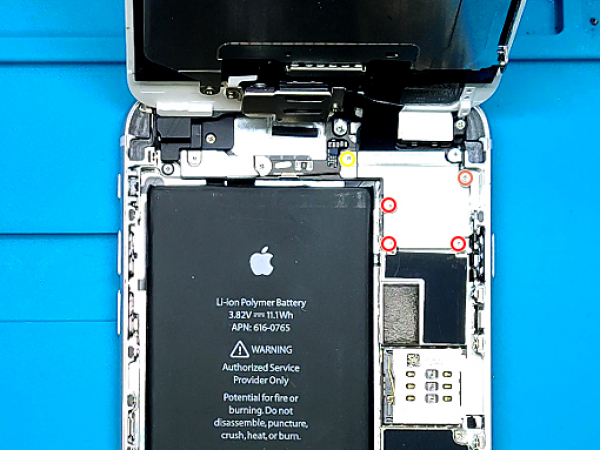

Irrota viisi Phillips-ruuvia, joilla etupaneelin kokoonpanoliittimen metallikiinnike on kiinnittynyt:

3x 1,2 mm ruuvia

1x 1,5 mm ruuvia

1x 2,9 mm ruuvia

Irrota etupaneelin kiinnike.

Pidä nestekidenäyttö tuettuna koko ajan.

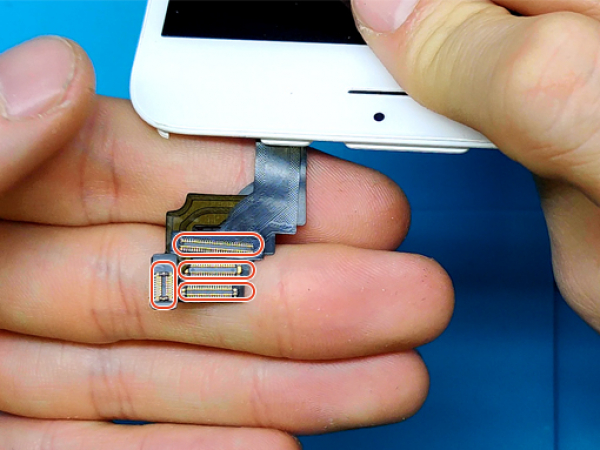

Irrota jälleen kynsilläsi tai avaustyökalun reunalla etuosan kameraliitin.

Irrota kuulokkeen kaiuttimen liitin.

Irrota kotipainikkeen kaapeliliitin.

Irrota LCD-kaapelin liitin.

Irrota etupaneelin kokoonpano puhelimen takakotelosta.

Varoitus:

Lajittele ruuvit irrotettaessa, jotta voit laittaa ne takaisin oikeisiin pistorasioihinsa. Se on hyvin tärkeätä.

Jotkut ruuvit ovat pitempiä kuin toiset, ja niiden asettaminen väärään kokonaisuuteen voi aiheuttaa pysyviä vaurioita.

Huomautus:

Kiinnitä huomiota vain kaapeliliittimiin, älä niiden logiikkalevyn pistorasioihin.

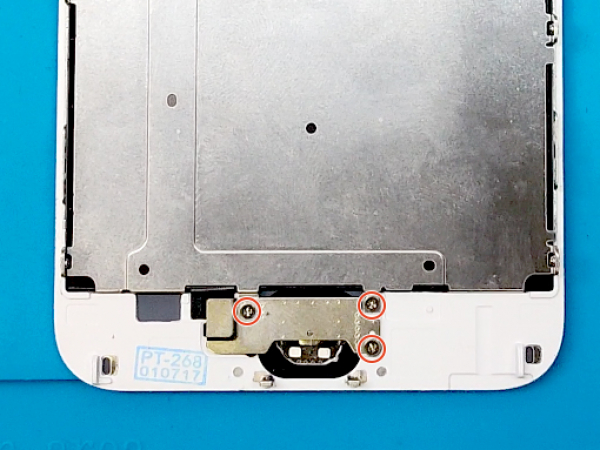

Irrota kolme 1,8 mm:n ruuvia kokoonpanon pohjasta Phillips-ruuvimeisselillä.

Irrota metallipidike, jolla kotipainike on kiinnittynyt.

Irrota kotipainikkeen liitäntäkaapeli.

Poista kotipainike/sormenjälkitunnistin varovasti.

Huomautus:

Touch ID toimii VAIN puhelimesi alkuperäisen kotipainikkeen kanssa, joten sinun on siirrettävä kotipainike vanhalta näytöltä uudelle näytölle.

Vaihdettavassa nestekidenäytössä voi olla ylimääräinen Phillips-ruuvi, joka on jo asennettu kotipainikkeen lähelle.

Irrota ruuvi, jotta voit asentaa kotipainikkeen ja kiinnikkeen takaisin.

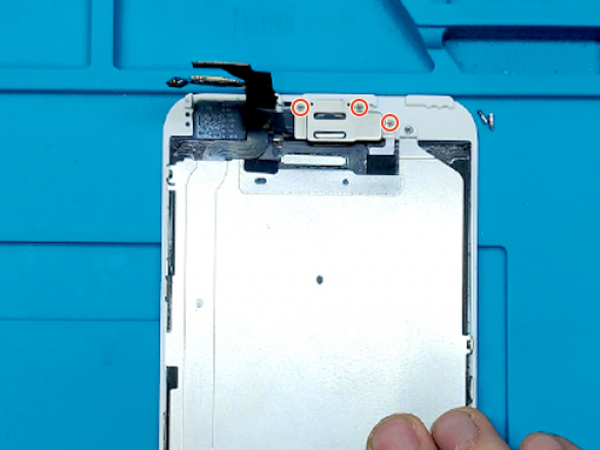

Irrota nyt 3 ruuvia kokoonpanon yläosasta.

Irrota kuulokkeen, etukameran ja anturiryhmän metallikiinnike.

Poista kuuloke.

Poista etukamera ja anturiryhmä yhtenä kappaleena.

Huomautus:

Anturit ja kamera irtoavat yhtenä kappaleena.

Irrota sen kanssa liimattu kuulokkeen verkko.

Vaihdettava etupaneeliasennelma voi tulla ilman metallisuojusta.

Kotipainikkeen litteä kaapeli ja liittimien molemmat osat on liimattu siihen.

Sinun on siirrettävä se vanhasta.

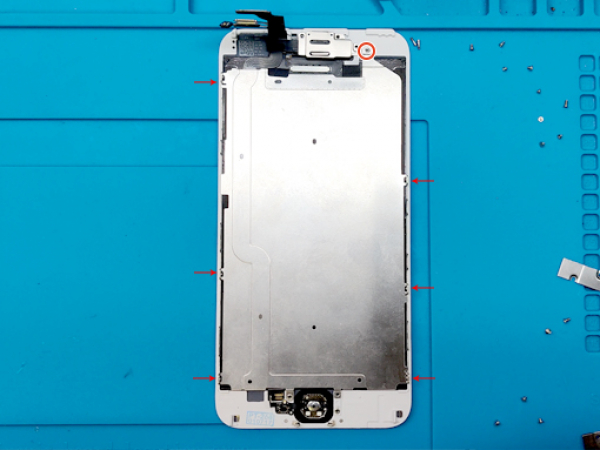

Irrota 6 ruuvia, 3 kokoonpanon molemmin puolin.

Irrota yksi ruuvi ylhäältä.

Kaksi ruuvia pohjasta on jo irrotettu kotipainikkeen kiinnikkeellä.

Irrota kotipainikkeen liitin varovasti pinseteillä.

Nyt voit poistaa suojan, jossa kotipainikkeen kaapeli on kiinnitettynä.

Huomautus:

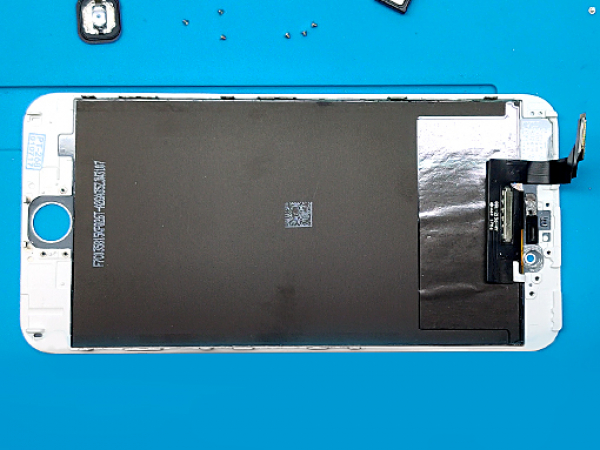

Vertaa alkuperäistä näyttöä uuteen varaosaan.

Tarkista asennettavat komponentit, jotka sinun on siirrettävä.

Ota nyt uusi etulevyn kokoonpano ja asenna aiemmin poistamasi metallisuojus.

Kohdista se kokoonpanon takaosaan ja kiinnitä se kuudella sivuruuvilla.

Liimaa alempi kotipainikkeen liitin paneeliin.

Aseta kotipainike alareikään ja kytke liitin.

Aseta metallikiinnike sen päälle ja kiinnitä se kolmella 1,8 mm:n ruuvilla.

Asenna nyt etukamera, anturit ja kuuloke.

Aseta kiinnike kokoonpanon päälle ja kiinnitä se viidellä ruuvilla, jotka irrotit vanhasta paneelista.

Huomautus:

Vaihtoehtoisessa LCD-näytössä voi olla ylimääräinen ruuvi, joka on asennettu kotipainikkeen vasemmalle puolelle.

Irrota ruuvi ennen kotipainikkeen kiinnikkeen asentamista.

On aika liittää etupaneeli logiikkalevyyn.

Liitä LCD-kaapelin liitin.

Irrota kotipainikkeen kaapeliliitin.

Irrota kuulokkeen kaiuttimen liitin.

Kytke etuosan kameraliitin.

Liitä akku takaisin, jotta voit testata puhelinta.

Sammuta puhelin, irrota akku ja nosta näyttöä vielä kerran.

Pidä etupaneeli aina tuettuna.

Asenna metallikiinnike ja kiinnitä se viidellä ruuvilla, jotka irrotit vaiheessa 5.

Liitä akku viimeisen kerran.

Asenna metallikiinnike ja kiinnitä se kahdella ruuvilla, jotka on poistettu vaiheessa 4.

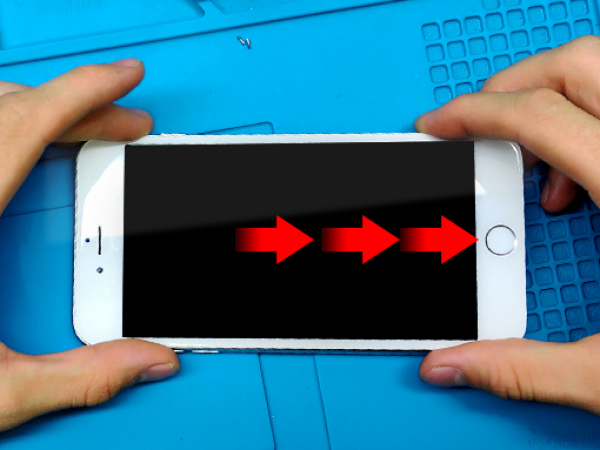

Laske nyt etupaneeli ja aloita ylhäältä alas napsauttaen liittimet paikoilleen

Paina varovasti näytön reunoja ja jatka matkaa.

Viimeistele korjaus kahdella pentalobe-ruuvilla (3,6 mm).
