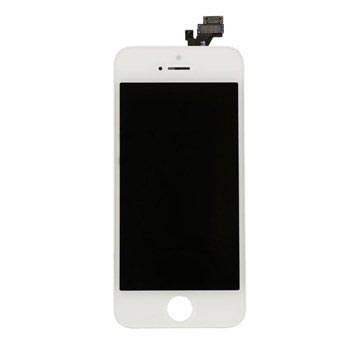

iPhone 5 näytön osien asennus

Ennen iPhonen purkamista varmista, että sen virta on kytketty pois päältä.

Poista kaksi 3,6 mm:n Pentalobe-ruuvia Lightning-liittimen vierestä.

Paina imukuppi näytölle koti-painikkeen yläpuolelle.

Varmista, että kuppi on kokonaisuudessaan näytön päällä. Näin imukuppi pysyy tiukasti kiinni.

Varmista, että imukuppi on tiukasti kiinni etupaneelissa.

Pitäen yhdellä kädellä kiinni iPhonesta, vedä imukupin avulla etupaneelia hieman erilleen takakuoresta.

Älä hätäile. Käytä tasaista ja lujaa voimaa. Näytön osat ovat paljon tiukemmassa kuin useimmissa muissa laitteissa.

Ala muovisen avaustyökalun avulla kevyesti painamaan alakuorta erilleen näyttöosasta samalla, kun vedät näyttöä imukupilla.

Useat liittimet kiinnittävät etupaneelin takakuoreen. Voit siksi joutua käyttämään sekä imukuppia että muovista avaustyökalua vapauttaaksesi etupaneelin.

Jatka etupaneelin nostamista irrottaen liittimiä vasemmalta ja oikealta puolelta.

Kun etupaneelin alaosan ja sivujen liittimet on irrotettu, vedä etupaneelin alaosaa takakuoresta pois päin.

Älä yritä irrottaa etupaneelia kokonaan takakuoresta, sillä useat lattakaapelit ovat edelleen kiinni iPhonen yläosassa.

Nosta ja käännä etupaneeli 90 asteen kulmaan takakuoresta.

Poista seuraavat ruuvit, jotka kiinnittävät etupaneelin kaapelipidikkeen emolevyyn:

Kaksi 1,2 mm:n Phillips-ruuvia

Yksi 1,6 mm:n Phillips-ruuvi

Irrota etupaneelin kaapelipidike emolevystä.

Käytä muovista avaustyökalua ja irrota kolme etupaneelin johtoa:

Etukameran ja anturin johto

Digitizer-johto

LCD-johto

Kun kokoat puhelintasi, LCD-johto saattaa irrota liittimestä. Tämä saattaa aiheuttaa valkoisia viivoja, tai mitään ei näy laittaessasi puhelimen virran päälle. Jos näin käy, kiinnitä johto uudestaan ja käynnistä laite uudelleen. Paras tapa käynnistää puhelin uudelleen on irrottaa akku ja laittaa se takaisin paikoilleen.

Irrota etupaneeli takakuoresta.

Irrota kaksi ruuvia, jotka kiinnittävä etukameran pidikkeen näyttöön.

Yksi 4,1 mm:n Phillips-ruuvi

Yksi 2,2 mm:n Phillips-ruuvi

Irrota korvakaiuttimen pidike näytöstä.

Irrota korvakaiutin iPhonesta

Aloita korvakaiuttimen liitäntöjen alta, käytä muovista avaustyökalua tai spudger-työkalun kärkeä ja nosta etukameran kaapeli näytöstä.

Irrota etukameran ja takamikrofonin osat.

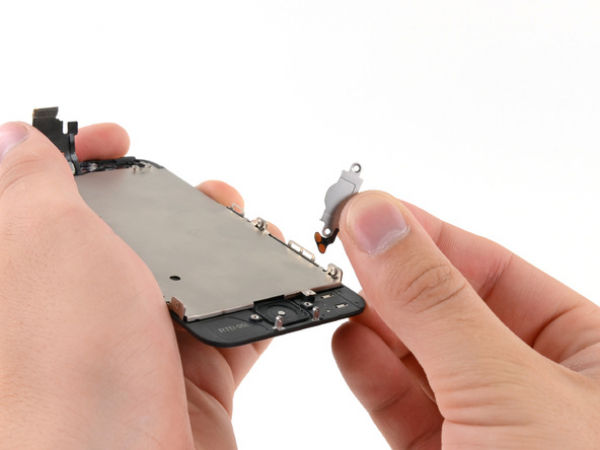

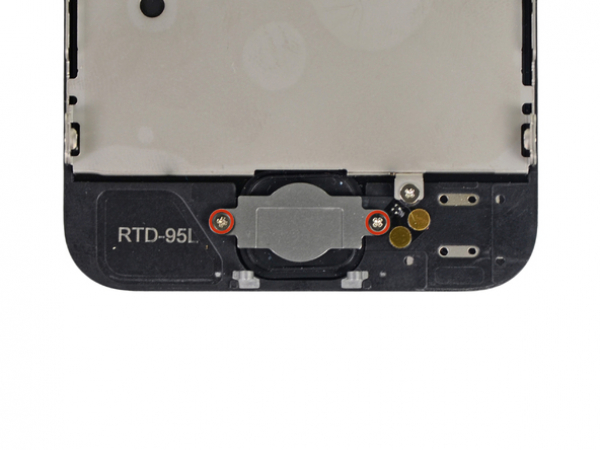

Irrota kaksi 1,3 mm:n Phillips-ruuvia, jotka kiinnittävät koti-painikkeen pidikkeen näyttöön.

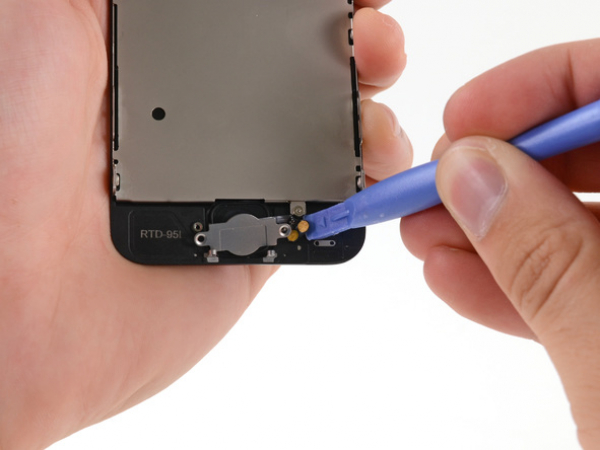

Käytä muovista avaustyökalua ja nosta koti-painikkeen lattakaapelin reuna näytöstä.

Aloita oikeanpuoleisten liitäntöjä alta ja jatka vasemmalle.

Vasemmalta oikealle työskentely saattaa repiä lattakaapelin rikki, sillä liitännät ovat tiukasti liimattu etupaneeliin.

Jos sinulla on vaikeuksia liu'uttaa muovinen avaustyökalu liitäntöjen alle, käännä työkalu toisinpäin ja paina varovaisesti liitäntöjen oikealta puolelta höllentääksesi liimausta ja kokeile sitten uudelleen.

Irrota koti-painikkeen lattakaapeli näytöstä.

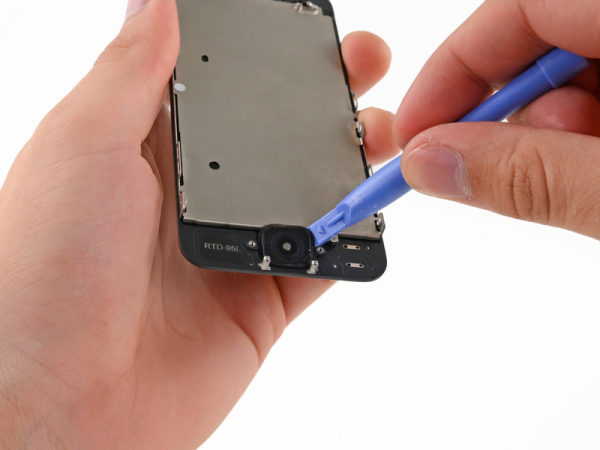

Käytä muovista avaustyökalua ja nosta koti-painike näytöstä.

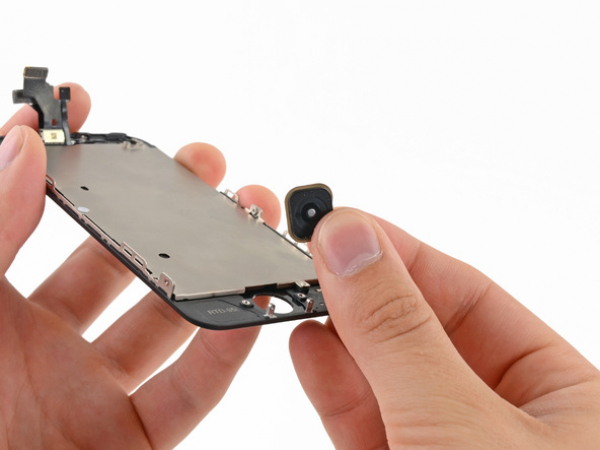

Irrota koti-painike näytöstä kokonaan.

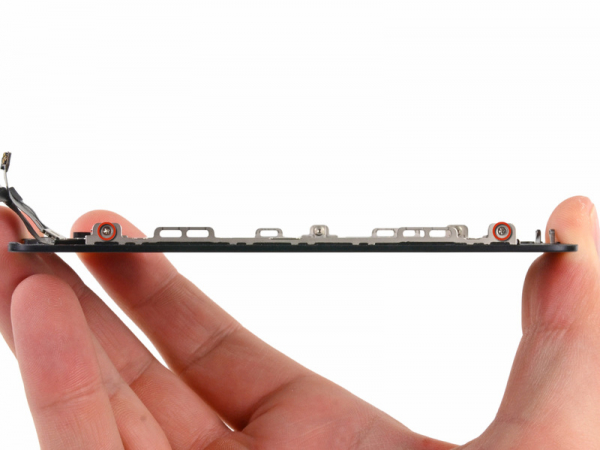

Irrota kaksi 1,2 mm:n Phillips-ruuvia LCD-kehyksen molemmilta puolilta (yhteensä neljä ruuvia).

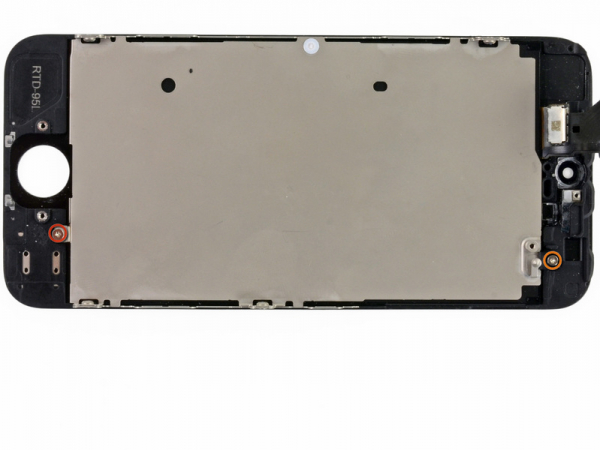

Irrota kaksi ruuvia, jotka kiinnittävät LCD-suojalevyn näyttöön:

Yksi 1,4 mm:n Phillips-ruuvi

Yksi 2,6 mm:n Phillips-ruuvi

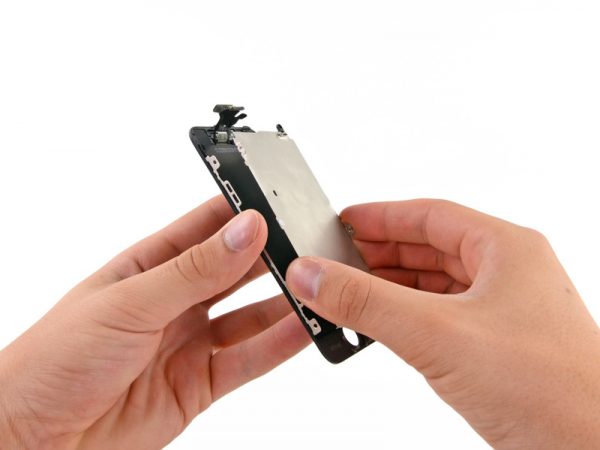

Irrota LCD-suojalevy näytöstä.

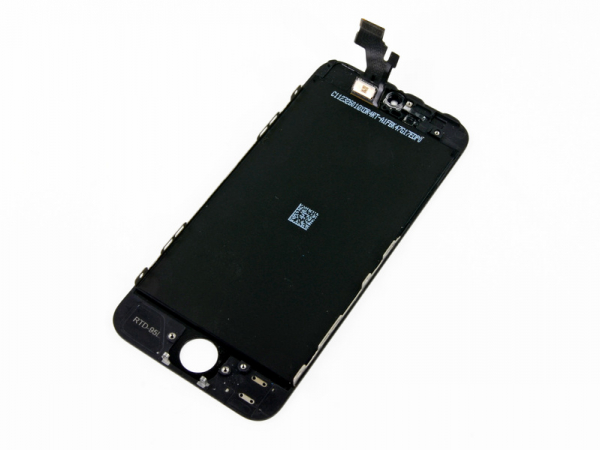

Jäljellä on pelkkä näyttöosa.

Varmista puhelinta uudelleen koottaessa, että siirrät LCD-suojan, koti-painikkeen, etukameran osat ja korvakaiuttimen uuteen osaan.
