iPhone 4:n Emolevyn Asentaminen

iPhone 4 -puhelimesi takakuoressa voi joko olla kaksi #000 ristipääruuvia tai Applen viisikärkistä "Pentalobe"-ruuvia (toinen kuva). Tarkista puhelimestasi mitkä ruuvit siinä on ja varmista, että sinulla on oikeanlainen ruuvimeisseli niiden poistamiseen.

Poista kaksi 3,6 mm:n Pentalobe- tai #000 ristipääruuvia telakkaliitännän vierestä.

Takaisinasennuksen yhteydessä suosittelemme, että vaihdat viisikärkiset ruuvit vastaavilla ristipääruuveilla. Liberation Kit -tarvikesarjamme sisältää työkalut ja ruuvit, joita tarvitaan Pentalobe-ruuvien vaihtamiseen ristipääruuveilla.

Työnnä takapaneelia iPhonen yläreunaa kohti.

Paneeli liikkuu noin 2 mm.

Pidä takapaneelia sormiesi välissä ja nosta sitä iPhonesta poispäin.

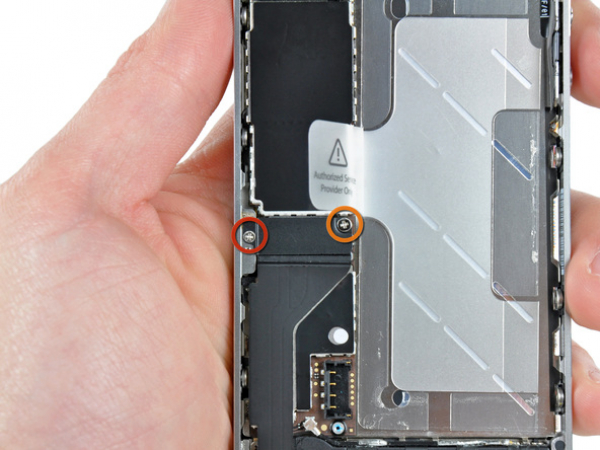

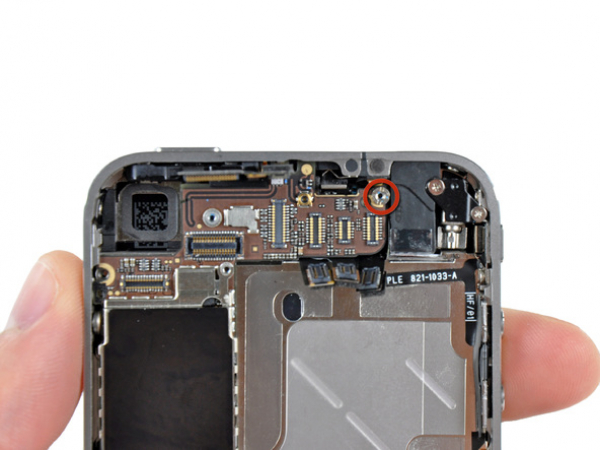

Poista yksittäinen 2,5 mm:n ristipääruuvi, joka kiinnittää akkuliitännän emolevyyn.

Joissakin laitteissa saattaa olla kaksi ruuvia, joista yksi pitää alhaalla liitinlevyä, joka sijaitsee kuvassa punaisella merkityn ruuvin yläpuolella.

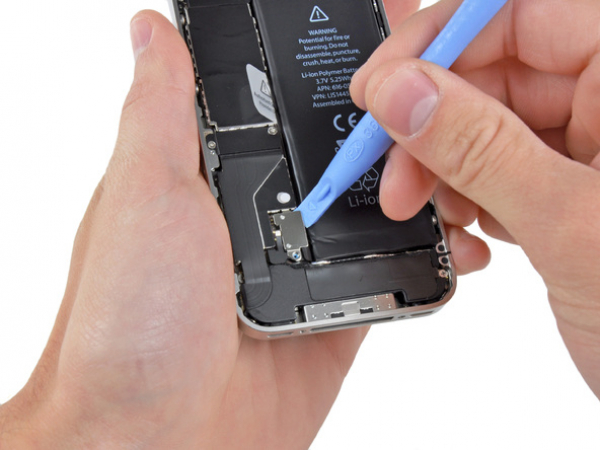

Käytä iPodin avaustyökalua kankeamaan varovasti akkuliitäntää ylös iPhonen ylä- ja alareunaa lähinnä olevilta puolilta.

Ole erittäin varovainen kangetaksesi ylös ainoastaan hopeisen akkuliitännän etkä mustaa liitäntää emolevyssä. Jos väännät emolevyn liitännän ylös, saatat rikkoa liitännän kokonaan.

Älä väännä liitinkiinnikettä vasten.

Poista liitinkiinnike iPhonesta.

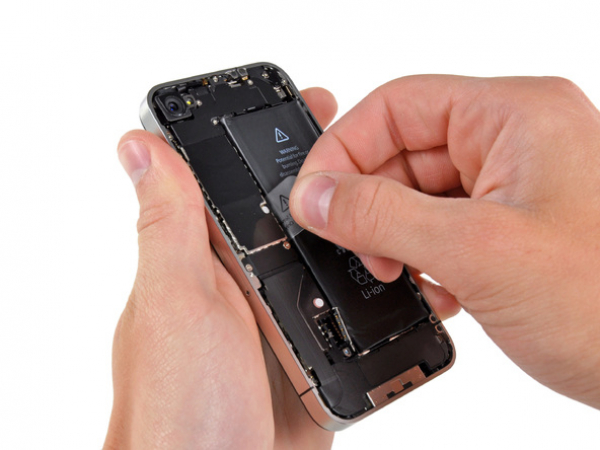

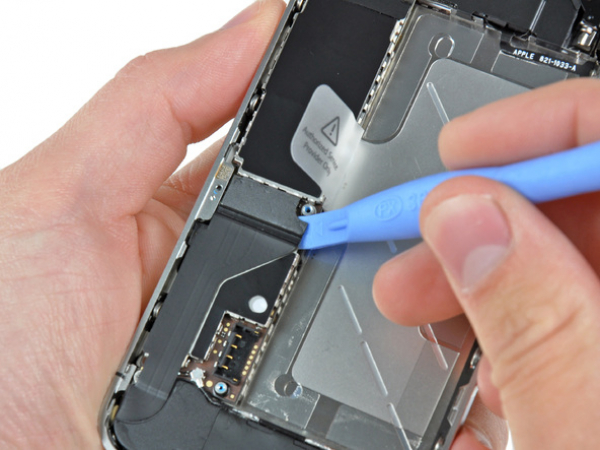

Käytä läpinäkyvää muovista vetoliuskaa nostamaan akku hellävaroen ulos iPhonesta.

Ole varovainen poistaessasi akkua muovisella vetoliuskalla. Joissakin laitteissa Apple käyttää runsaasti liimaa, mikä tekee akun poistamisen tällä tavoin käytännössä katsoen mahdottomaksi (liuska saattaa repeytyä käytettäessä liikaa voimaa).

Tiukasti kiinni oleviin akkuihin voit käyttää apuna iPodin avaustyökalua (ole erityisen varovainen tehdessäsi niin).

Saatat havaita olevan helpompaa kammeta akkua ylös oikeasta sivusta, sillä liimaa ei ole käytetty sillä puolella.

Poista akku.

Ennen akun uudelleen liittämistä, varmista, että puristusliitin (merkitty punaisella) on oikein sijoitettuna akkuliitännän viereen.

Ennen uudelleenkokoamista, muista puhdistaa kaikki metalliset kosketuspinnat puristusliittimestä sekä myös sen kosketuspinnat takapaneelista käyttämällä rasvanpoistoainetta. Sormiesi rasva voi mahdollisesti aiheuttaa häiriöitä langattomassa yhteydessä.

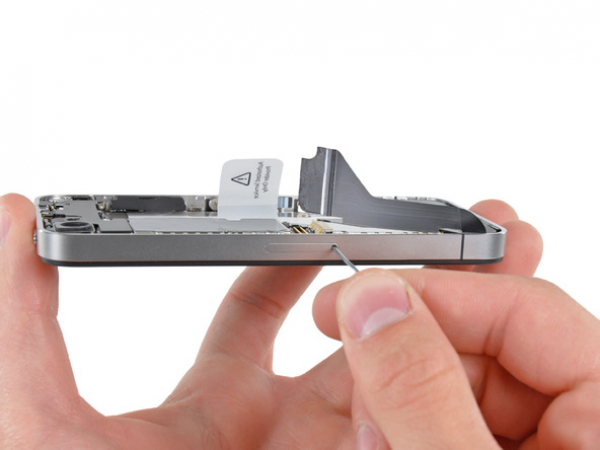

Käytä SIM-kortin poistotyökalua tai paperiliitintä poistamaan SIM-kortti ja sen pidike.

Tämä saattaa vaatia huomattavasti voimaa.

Poista SIM-kortti ja sen pidike.

Poista seuraavat kaksi ruuvia:

Yksi 1,2 mm:n ristipääruuvi

Yksi 1,6 mm:n ristipääruuvi

Poista ohut teräksinen telakkaliitäntäkaapelin suojus iPhonesta.

Ennen uudelleen asentamista, muista puhdistaa kaikki metalliset kontaktipinnat telakkaliitäntäkaapelin suojuksessa käyttämällä rasvanpoistoainetta. Sormiesi rasva saattaa aiheuttaa häiriötä langattomassa yhteydessä.

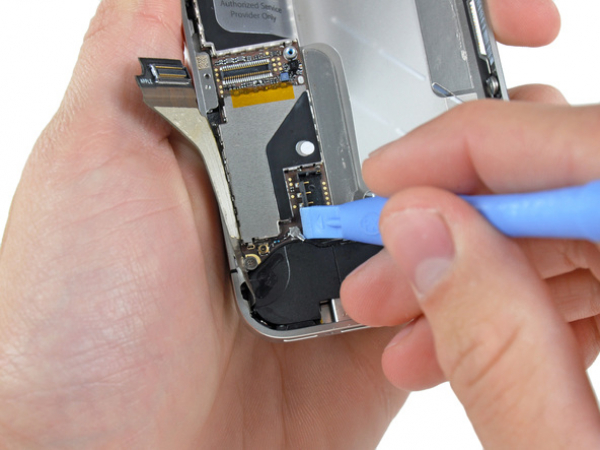

Käytä iPodin avaustyökalua kangetaksesi telakkakaapelin liitäntä ylös emolevystä sekä liitännän molemmista lyhyistä sivuista.

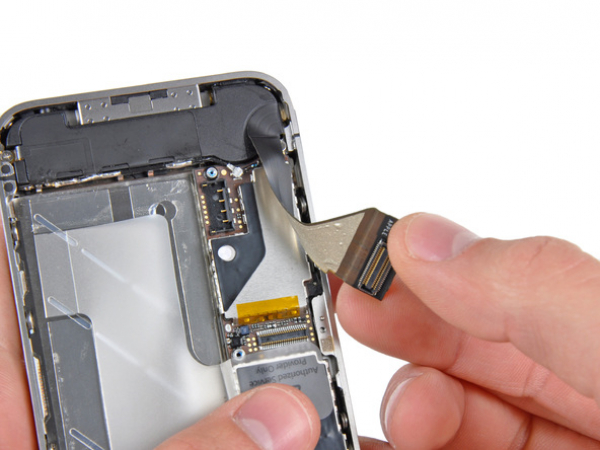

Irrota varovasti telakkanauhakaapeli emolevystä ja alemmasta kaiutinkotelosta.

Älä käytä ylettömästi voimaa vetäessäsi telakkanauhakaapelia emolevystä, muuten kaapeli saattaa repeytyä.

Käytä iPodin avaustyökalua kangetaksesi alemman antenniliitännän pois sen vastakkeesta emolevyssä.

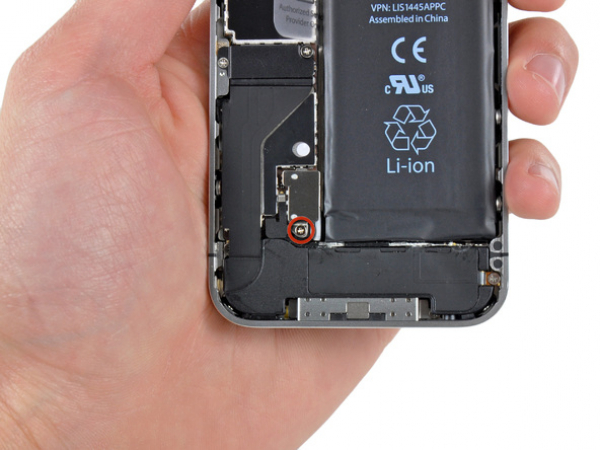

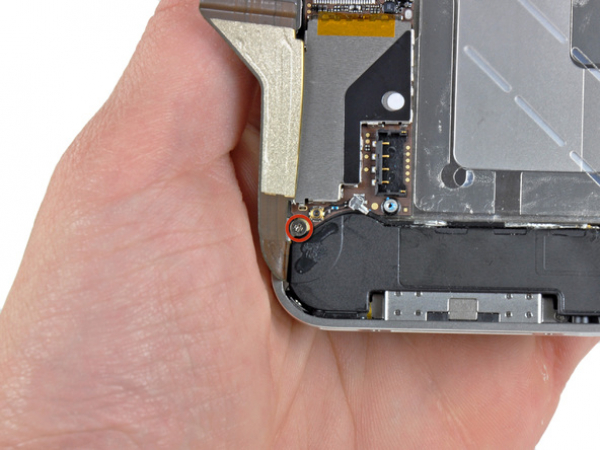

Poista 1,9 mm:n ristipääruuvi, joka kiinnittää emolevyn alaosan sisäkuoreen.

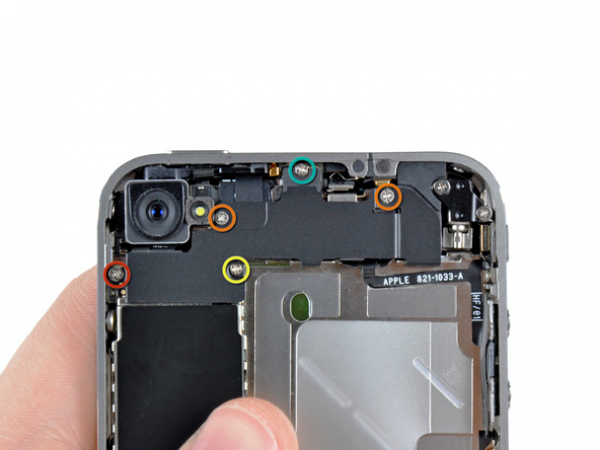

Poista seuraavat viisi ruuvia, jotka kiinnittävät Wi-Fi-antennin emolevyyn:

Yksi 2,3 mm:n ristipääruuvi

Kaksi 1,6 mm:n ristipääruuvia

Yksi 1,4 mm:n ristipääruuvi

Yksi 4,8 mm:n ristipääruuvi

Uudelleen kokoamisen yhteydessä aloita vaihtamalla ensin 4,8 mm:n ristipääruuvi, sen jälkeen 2,3 mm:n ruuvi. Näin estät niiden sekaantumisen ja vältät LCD:tä ja digitoijaa tulemasta käyttökelvottomiksi.

Varmista myös, että laitat pitkän 4,8 mm ristipääruuvin oikein uudelleen kokoamisen yhteydessä. Tämä on maadoitus Wi-Fi-antennille ja on usein ongelmanaiheuttaja, jos sinulla on huono Wi-Fi-signaalin vastaanotto uudelleen kokoamisen jälkeen.

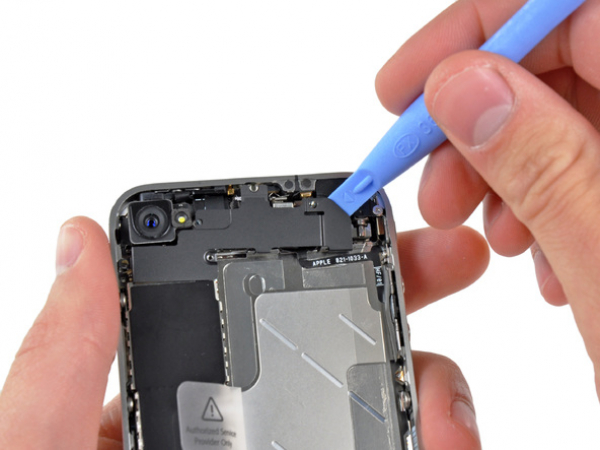

Käytä iPodin avaustyökalua nostamaan Wi-Fi-antennin yläreunaa hieman poispäin emolevystä.

Käytä avaustyökalun kärkeä vetämään Wi-Fi:n kiinnike sisäkehyksestä poispäin.

Irrota Wi-Fi-antenni iPhonesta. Pidä huoli, ettet hukkaa metallikiinnikkeitä, jotka sijaitsevat suojuksen yläosassa, johon 4,8 mm:n ruuvi kiinnittyy, tai 4,8 mm:n ruuvia. Se on usein syynä Wi-Fi:n epätavalliseen toimimiseen uudelleen kokoamisen jälkeen.

Ennen uudelleen asentamista, muista puhdistaa kaikki metalliset kontaktipinnat telakkaliitäntäkaapelin suojuksessa käyttämällä rasvanpoistoainetta. Sormiesi rasva saattaa aiheuttaa häiriötä langattomassa yhteydessä. Älä puhdista itse liitäntöjä Windexillä.

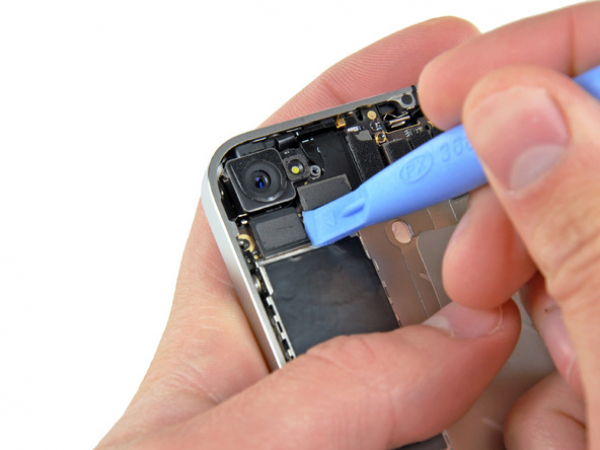

Käytä iPodin avaustyökalua nostamaan varovasti takakameran liitäntää ylös sen vastakappaleesta emolevyssä.

Poista takakamera.

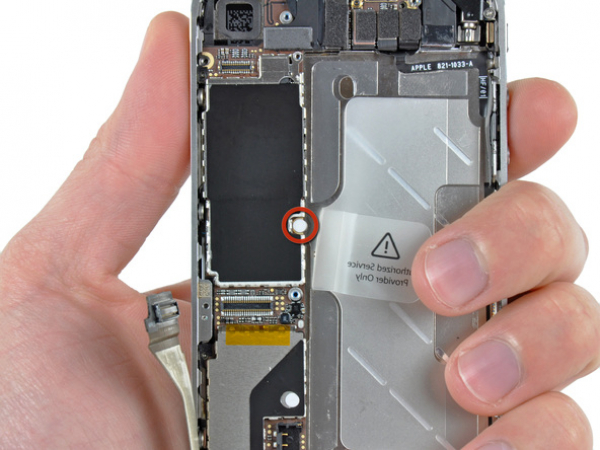

Poista pieni pyöreä valkoinen tarra (takuutarra ja vesi-ilmaisin), joka peittää akun vetoliuskaa lähellä olevan ruuvin.

Poista 2,4 mm:n ristipääruuvi, joka oli piilossa tarran alla.

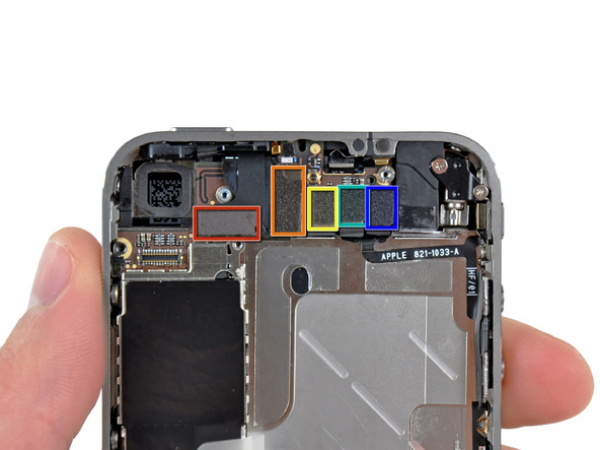

Käytä muovisen avaustyökalun kärkeä vääntämään hellävaroen seuraavat liittimet ylös ja ulos niiden vastakappaleesta emolevyllä:

Digitoijan kaapeli (väännä alapuolelta)

LCD-kaapeli (väännä alapuolelta)

Kuulokeliitäntä/äänenvoimakkuuspainikkeen kaapeli (väännä alapuolelta)

Ylämikrofonin/torkkupainikkeen kaapeli (väännä yläpuolelta)

Etukameran kaapeli (väännä yläpuolelta)

Käytä pientä tasakärkistä ruuvimeisseliä poistamaan 4,8 mm:n etäisyyslevy läheltä kuulokeliitäntää.

Kun laite kootaan uudelleen, tämä etäisyyslevy määrittää vaiheessa 13 poistetun Wi-Fi-suojuksen korkeuden. Jos sitä ei väännetä alas, suojus tulee olemaan kehyksen tasanteen yläpuolella ja takaosa ei liu'u paikalleen vaiheessa 2. Suojuksen tulee olla samalla tasolla kuulokeliitännän kanssa.

Kun emolevyä kootaan uudelleen, varmista, että sen reunat istuvat ympyröidyn etäisyyslevyn alapuolella, muuten ruuvit eivät sovi.

Uudelleen kokoamisen yhteydessä varmista, että emolevyn päälle kiinnitetty pieni kuminen holkki on paikallaan. Ilman tätä osaa emolevy saattaisi vahingoittaa ympäröivää nauhakaapelia.

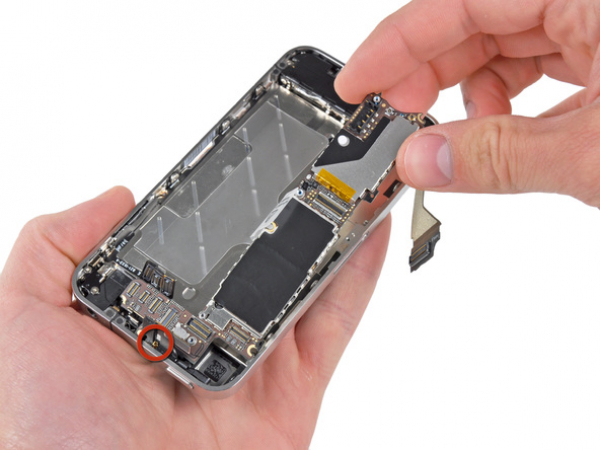

Poista emolevy varovasti iPhonesta, kiinnitä huomiota johtoihin, jotka saattavat jäädä kiinni.

Varo vahingoittamasta pientä kultaista kärkeä (merkitty punaisella, lähellä yläosaa), sillä se on erittäin herkästi särkyvä.
