iPhone 3GS:n akun asentaminen

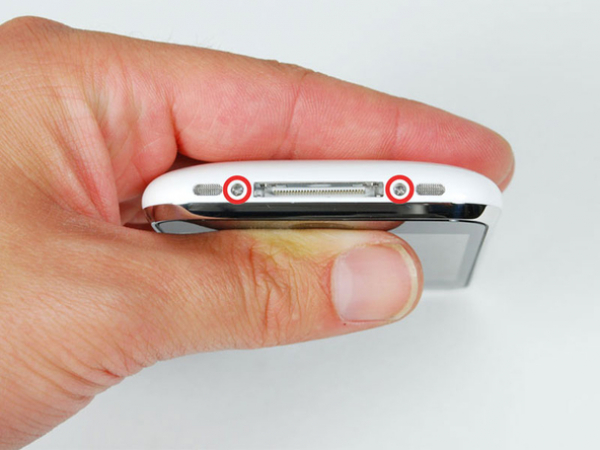

Poista kaksi 3,7 mm:n Phillips #00 -ruuvia iPhonen pohjan telakkaliitännästä.

Poista imukupin metallikahva. On helpompaa ja turvallisempaa ottaa kiinni imukupin pohjasta metallikahvan sijaan.

Ole varovainen kun avaat iPhonen, jotta näytön alla olevat johdot eivät vahingoittuisi.

Hopeisen etukuoren ja mustan näyttöosan välissä on kumitiiviste. iPhonen näytön irrotuksessa tarvitaan hieman voimaa. Imukupin keinuttaminen eteen- ja taaksepäin voi auttaa näytön irrottamisessa.

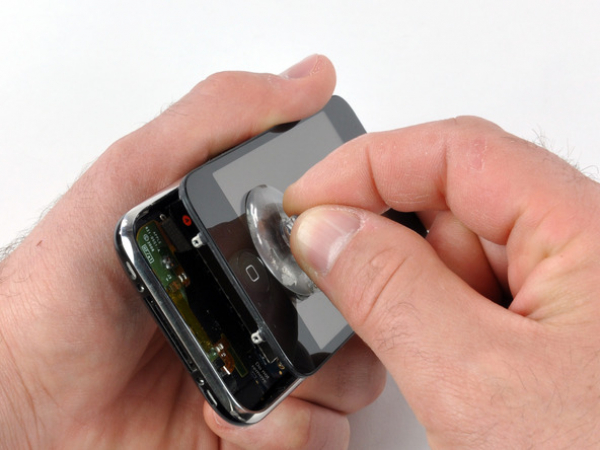

Aseta pieni imukuppi lähelle koti-painiketta, ja vedä varovaisesti ylös iPhonen näytön alaosaa.

Jos näyttö on vahingoittunut niin, että imukuppi ei tartu siihen, voit laittaa näytön päällä pakkausteippiä.

Useat johdot kiinnittävät näytön edelleen iPhoneen, joten älä yritä irrottaa sitä vielä kokonaan.

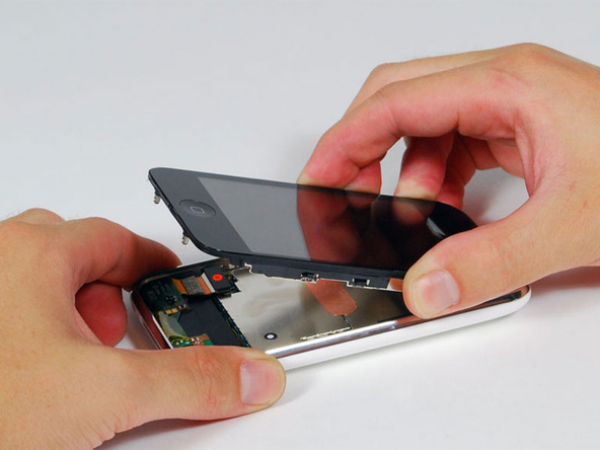

Nosta näyttöä ylöspäin noin 45 asteen kulmaan.

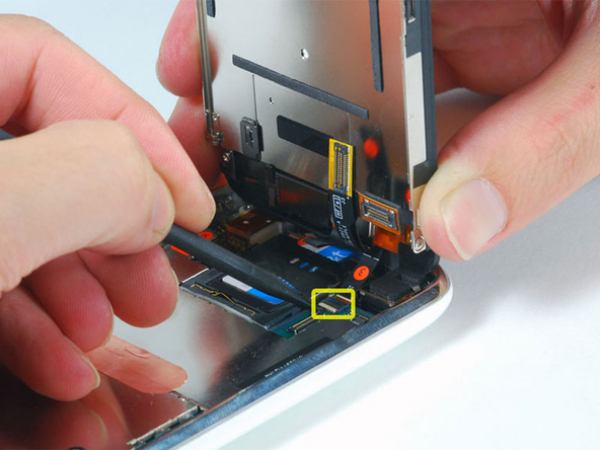

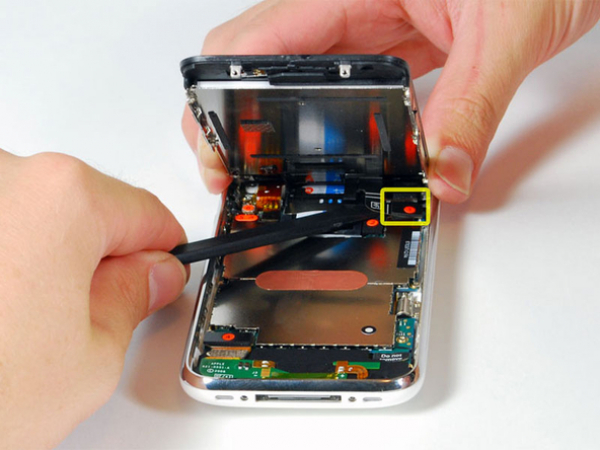

Pidä näytöstä edelleen kiinni yhdellä kädellä, käytä toista kättä ja spudger-tikkua irrottaaksesi mustan lattakaapelin, joka on merkitty numerolla 1. (Kaapeli 1 on näytön kaapeli).

Ole varovainen ja työnnä spudger-tikku vasemmalta puolelta, kuten kuva osoittaa (KAAPELIN ALTA). Jos yrität nostaa kaapelin oikealta puolelta, saatat vahingoittaa lattakaapelia ja näyttö voidaan joutua vaihtamaan!

Kaikki liittimet vaiheessa 6 mainittua lattakaapelia lukuun ottamatta irtoavat ylöspäin.

Nosta näyttöä kunnes se on lähes pystysuorassa. Näin voit helpommin irrottaa loput kaapelit.

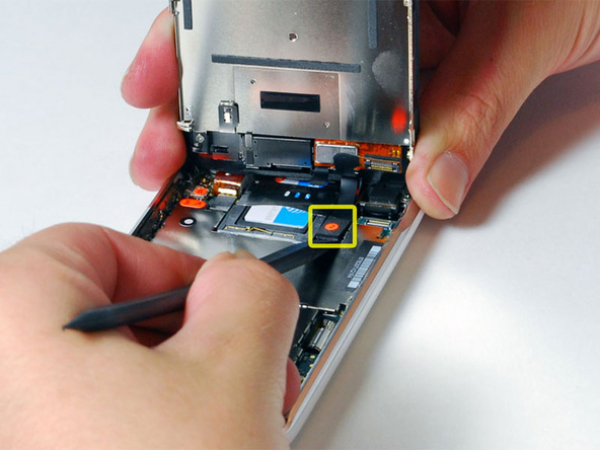

Käytä spudger-tikkua ja irrota musta lattakaapeli, joka on merkitty numerolla 2. (Kaapeli 2 on kapasitiivisen kosketusnäytön kaapeli).

Huomioi: Joissakin Amerikan ulkopuolella myytävissä 3G-versioissa (Kiina, Eurooppa) ei ole käännettävää muoviläppää. Tässä tapauksessa liu'uta lattakaapelia näyttöä kohti, kunnes se irtoaa. Kun kiinnität kaapelia, paina sitä ja aseta takaisin ''liitäntään''.

Joidenkin iPhone-puhelimien liittimien värit ovat päinvastaiset (musta muovikieleke, valkoinen liitin) ''3'' -liittimessä. Varmista, että käännät kielekkeen ylös oikein, muussa tapauksessa saatat vahingoittaa liitintä.

Käytä spudger-tikkua ja käännä "3" -lattakaapelia paikoillaan pitävä valkoinen muovikieleke ylös. Tämä valkoinen kieleke kääntyy 90 astetta irrottaen lattakaapelin.

Liu'uta musta lattakaapeli sen liitännästä, ja irrota näyttö iPhonesta.

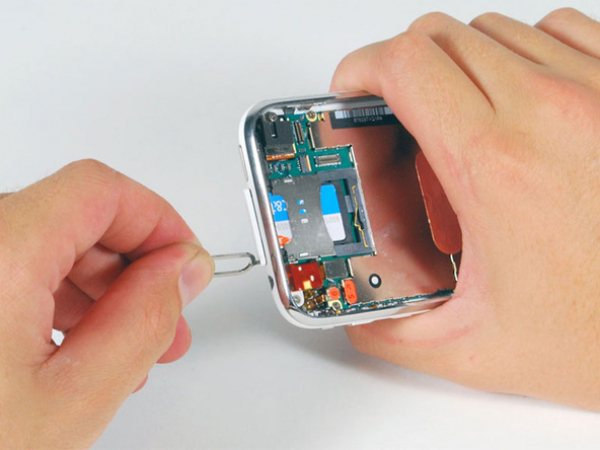

Työnnä SIM-kortin poistotyökalu tai paperiliitin kuulokeliitännän viereiseen reikään.

Työnnä poistotyökalua alaspäin kunnes SIM-kortin pidike tulee ulos.

Irrota SIM-kortin pidike iPhonesta.

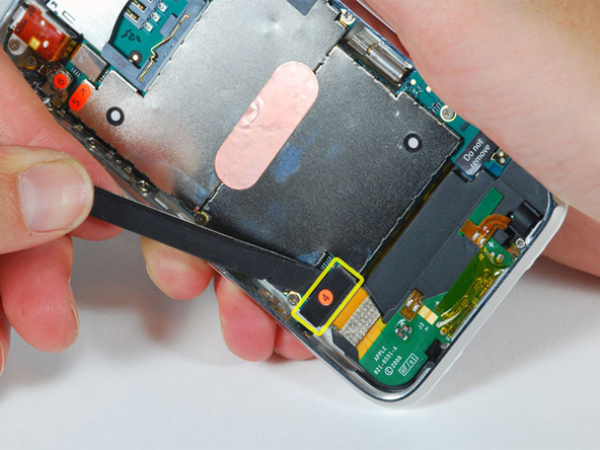

Käytä spudger-tikkua ja irrota lattakaapeli, joka on merkitty numerolla 4.

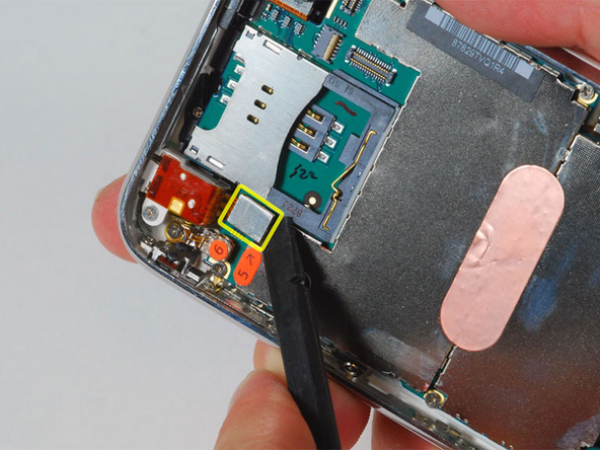

Käytä spudger-tikkua ja irrota lattakaapeli, joka on merkitty numerolla 5.

Käytä spudger-tikkua ja irrota lattakaapeli, joka on merkitty numerolla 6.

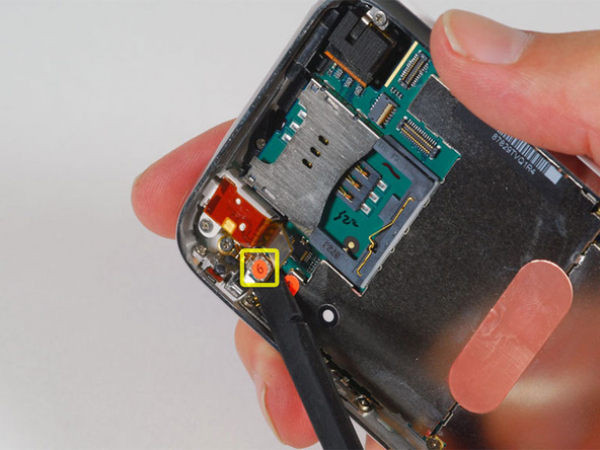

Jos sinulla on iPhone 3GS, katso tämän vaiheen toista kuvaa ja käytä tikkua irrottaaksesi lattakaapeli numero 7.

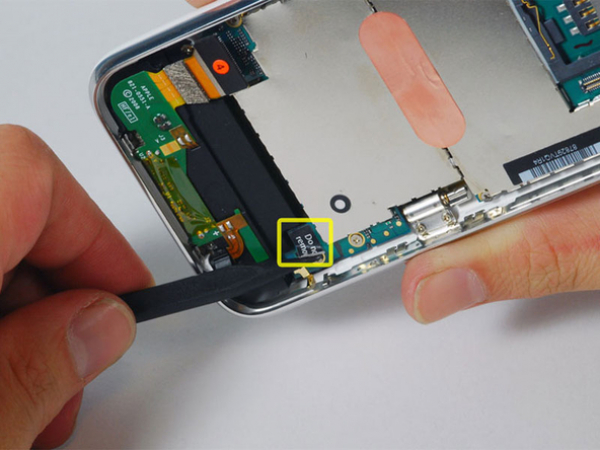

Irrota varovaisesti pieni tarra, jossa lukee ''Do not remove''.

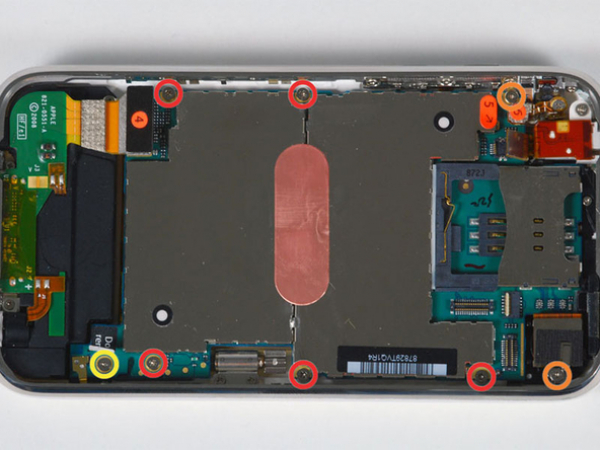

Irrota seuraavat 8 ruuvia:

Viisi osakierteistä 2,3 mm:n Phillips #00 -ruuvia, jotka kiinnittävät emolevyn takakuoreen.

Kaksi täysikierteistä 2,3 mm:n Phillips #00 -ruuvia, jotka kiinnittävät emolevyn ja kameran.

Yksi 2,9 mm:n Phillips #00 -ruuvi "Do not remove" -tarran alta.

Huomioi uudelleen asennuksen yhteydessä:

Kameran viereen menevässä ruuvissa (alaoikealla oranssilla merkitty ruuvi) on myös metalliliuska, joka pitää kameran paikoillaan.

Muista laittaa tämä liuska takaisin paikoilleen ennen kuin kiinnität täysikierteisen 2,3 mm:n #00 -ruuvin kameran viereen.

Käytä spudger-tikkua ja nosta kamera varovaisesti ylös takakuoren kotelosta.

Kameraa ei voida kokonaan irrottaa vielä, koska se on edelleen kiinni emolevyn pohjassa.

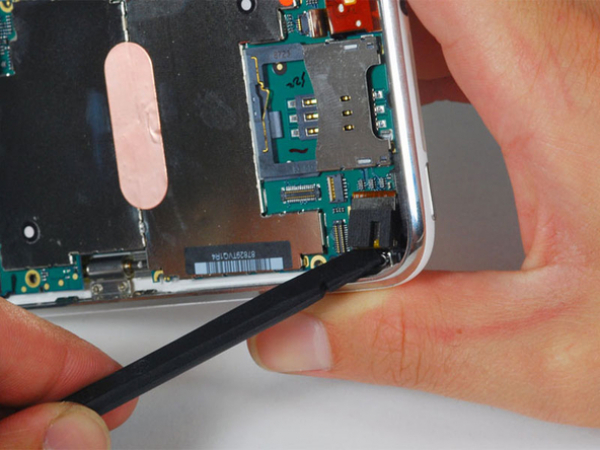

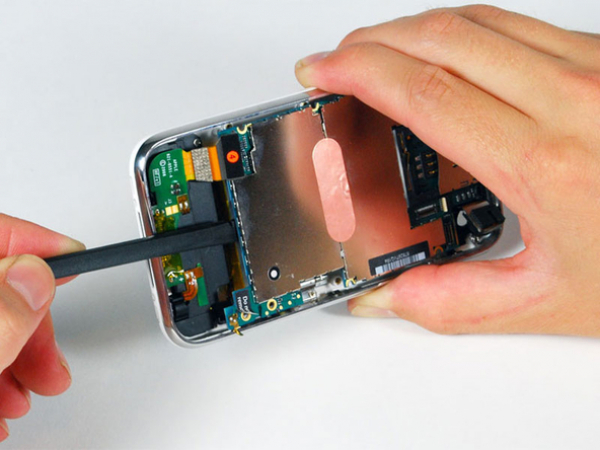

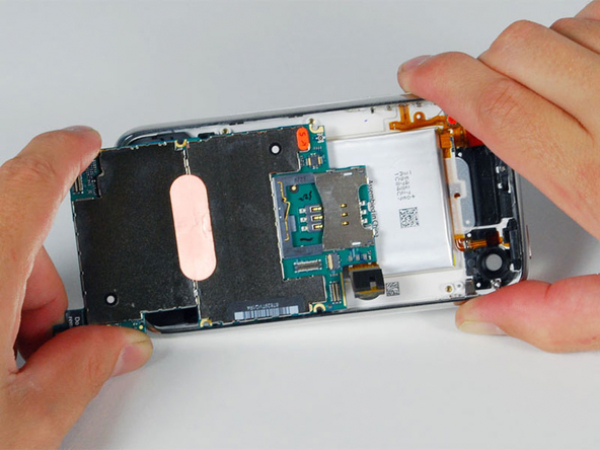

Käytä spudger-tikkua ja kohota varovaisesti emolevyn päätyä, joka on lähimpänä telakkaliitintä.

Emolevyllä on pieni kultainen liuska ''do not remove sticker'' -tarran vieressä. Ole ERITTÄIN varovainen, ettei tämä kultainen liuska kolhi kotelon reunaa emolevyä nostettaessa, sillä se hajoaa helposti. Jos laitteessa on signaaliongelmia emolevyn irrotuksen jälkeen, tarkista tämä liuska.

Jos ei levy nouse, tarkista, että kaikki kiinnitysruuvit on irrotettu.

Liu'uta emolevyä telakkaliitintä kohti iPhonesta ulospäin.

Kun laitat emolevyn takaisin akun asennuksen jälkeen, liitä kamera emolevyyn ennen kuin asetat sen kuoreen. Varmista sitten, että emolevyn yläosa (SIM-pidikkeen paikka) on paikoillaan ennen muun osan asettamista. Tämä on tärkeää, sillä joskus SIM-pidike ei kohdistu oikein. Kun yläosa on paikoillaan, alaosa voidaan asettaa paikoilleen. Emolevy on oikein asennettu, kun SIM-pidike on reiän kohdalla ja kamerayksikkö on siististi omalla paikallaan.

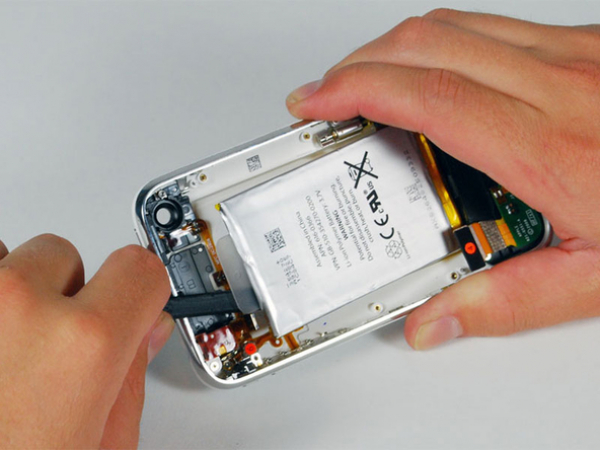

Käytä tikkua ja nosta akku takakuoresta. Akun ympärillä on teippaus ja vetoliuska. Emme suosittele käyttämään ainoastaan muovista vetoliuskaa. Näin voidaan estää akun vääntyminen irrottamisen aikana. *Huomioi: Akun irrotus EI ole välttämätöntä GPS-antennia vaihdettaessa. Se vain antaa sinulle enemmän tilaa, jotta voit poistaa kuulokeliitännän osat (jota ei myöskään tarvitse kokonaan poistaa).

iPhonen akku on kiinnitetty takakuoreen kevyellä liimauksella. Tämä liimaus on yleensä kiinni irrotetussa akussa. Jos vaihtoakkusi sisältää liimapohjan, olet valmis asentamaan sen. Jos vaihtoakkusi ei sisällä liimapohjaa, voit siirtää vanhan akkusi liiman uuden akun pohjaan.

Voit käyttää hiustenkuivainta tai kuumailmapuhallinta alhaisimmalla lämmöllä lämmittääksesi kotelon takaosaa. Tämä pehmittää liimausta ennen kuin spudger-tikun avulla irrotat akun takakuoresta.
