HTC M8 -Akun Vaihto
Vaihe 1 - Ennen Kuin Aloitat

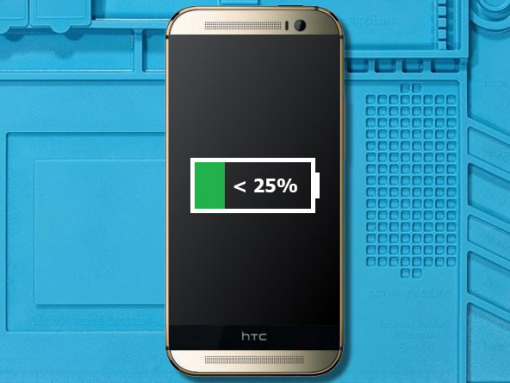

Ennen kuin aloitat korjaamisen, tyhjennä akku alle 25%.
Ladattu Li-Ion akku voi syttyä palamaan ja räjähtää, jos se kokee iskuvaurioita
Varoitus:
Jos akku on turvonnut, ryhdy tarvittaviin toimenpiteisiin ja varotoimenpiteisiin.
Älä lämmitä puhelinta. Voit käyttää isopropyylialkoholia takakannen reunojen ympärillä heikentääksesi liimaa.
Käytä silmä- ja käsisuojia, kun työskentelet paisuneiden akkujen kanssa
Vaihe 2 - SIM Kortti
Palaa alkuun

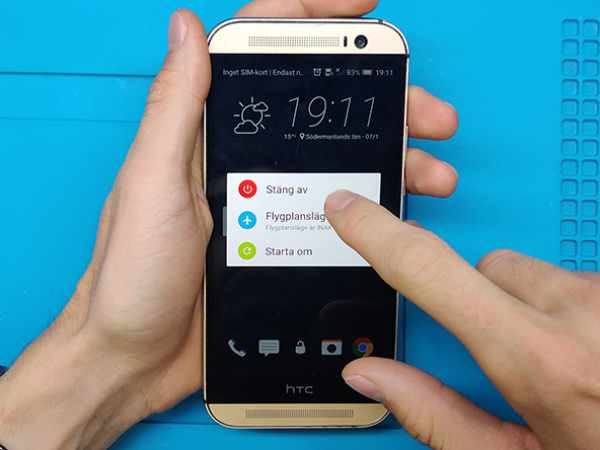

Sulje laitteesi
Voit käyttää paperiliittimiä tai SIM-kortin poistotyökalua.
Aseta työkalu puhelimen vasemmassa yläkulmassa olevaan SIM-korttilokeron pin-reikään.
Poista SIM-paikka painamalla kohti pin-reikää
Poista SIM-korttipaikka HTC One M8:sta
Huomio:
Sim-tarjottimen eli Sim-paikan saaminen ulos voi vaatia huomattavan määrän voimaa.
Kun asetat SIM-kortin takaisin paikoilleen, varmista, että se on oikeassa suunnassa lokeroon nähden.
Vaihe 3 - Kaiutinpaikat
Palaa alkuun

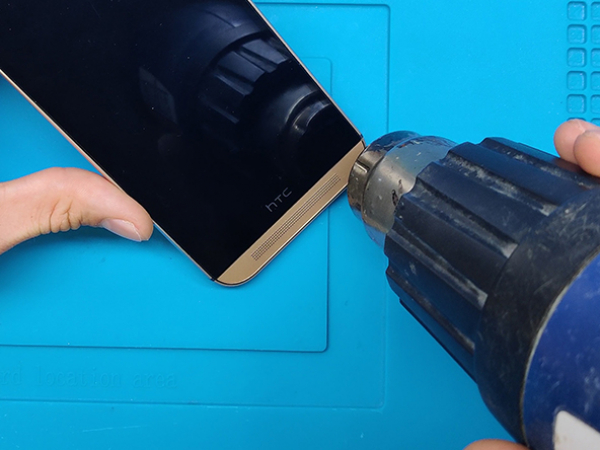

Käytä lämpöpistoolia tai hiustenkuivaajaa puhelimen reunojen ympärillä noin minuutin ajan pehmentääksesi liimaa sen alla.

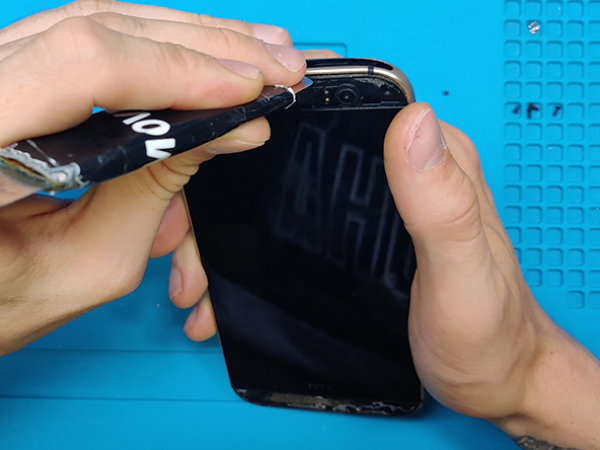

Nosta alakaiuttimen ritilä varovasti muovisella avaustyökalulla tai ohuella metalliavaustyökalulla.
Irrota yläkaiutinritilä samalla tavalla.
Huomio:
Liimajäännös voi olla sotkuista, kun se poistetaan, voit puhdistaa sen siten isopropyylialkoholilla.
Vaihe 4 - Ruuvit
Palaa alkuun

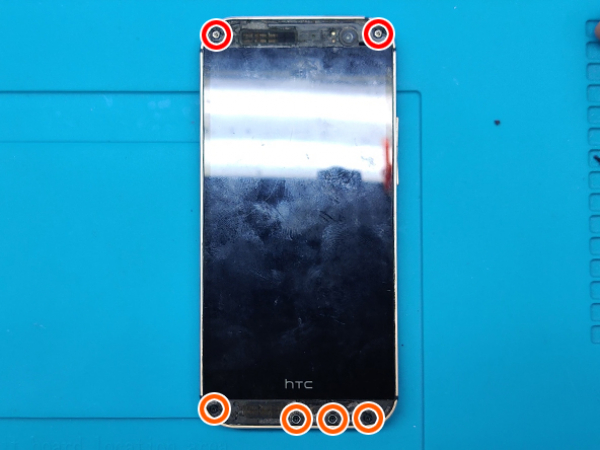

Irrota kaksi hopeista 3mm Phillips # 00 -ruuvia ylhäältä.
Poista neljä mustaa 4 mm T5 Torx -ruuvia pohjasta.
Vaihe 5 - Näyttö
Palaa alkuun

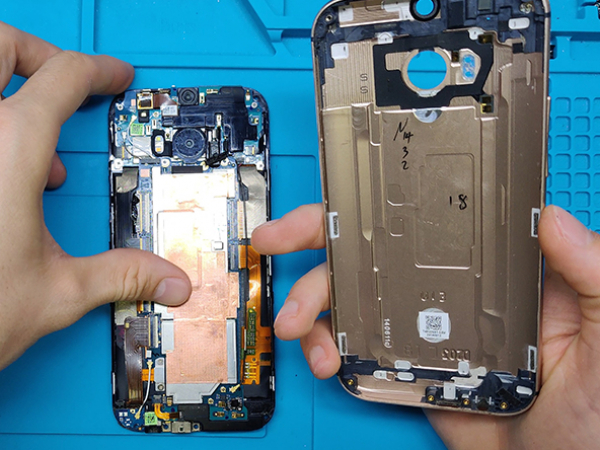

Kiertäkää ympäri puhelimen kehää avaustyökalun avulla vapauttaaksesi pidikkeet, jotka kiinnittävät takakuoren itse näyttölaitteeseen.
Kun näyttökokoonpano on onnistuneesti irrotettu, erota se rungosta.
Huomioitavaa:
Metallista avaustyökalua eli spudgeria voi käyttää, mutta nailonista tehty olisi parempi vaihtoehto, koska se estää laitteen naarmuuntumisen.
Ole varovainen, ettet menetä virtapainiketta: se istuu löysästi alaosan yläosassa.
Huomio:
Kotelon irrottaminen toisista voi vaatia huomattavaa voimaa
5.1 - Emolevy
Irrota kaksi hopeista 2 mm Phillips #00 -ruuvia, joilla akun liitin kiinnitetään emolevyyn.
Käytä muovista avaustyökalua akun liittimen varovaiseen irrottamiseen
Nosta akun liitin irti logiikkaliittimen pistorasiasta mobiilityökalun eli spudgerin kärjen avulla.
Kytke uusi akku emolevyyn ja kytke laite päälle testataksesi sitä.
Onnistuneen testin jälkeen irrota akku pistorasiasta jatkaaksesi sen korjausta.
Vaihe 6 - Irrottaminen
Palaa alkuun

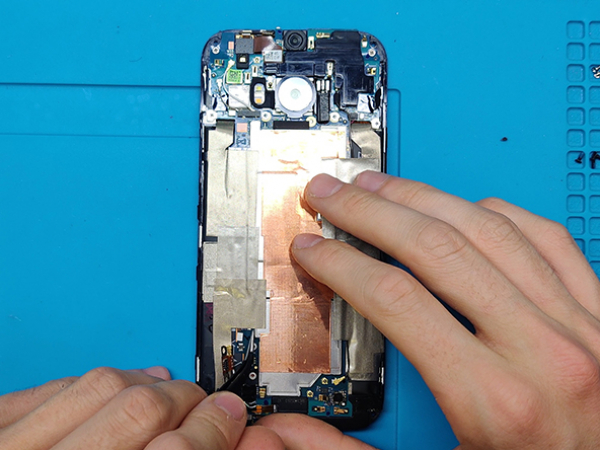

Liittimet ja levyosat ovat peitetty suojakalvoilla.
Poista kaikki kalvot päästäksesi liittimiin käsiksi

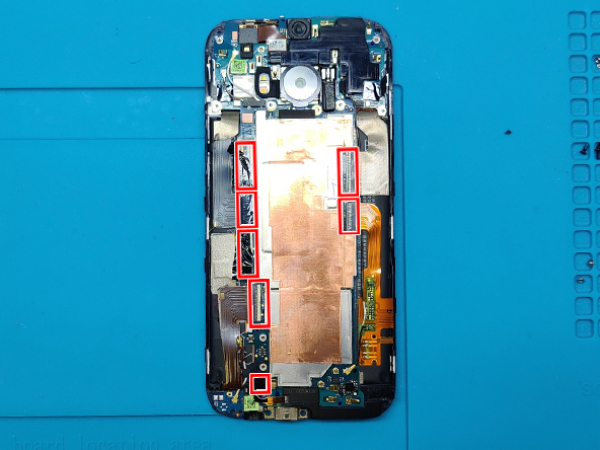

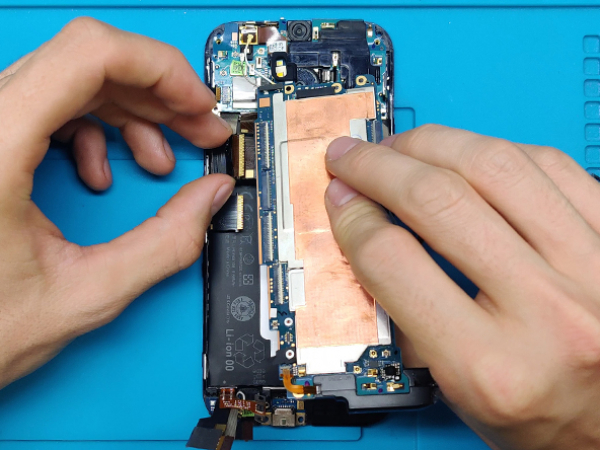

Irrota seitsemän ZIF-liitäntää mobiilityökalun eli spudgerin kärjellä
Vedä pinseteillä seitsemää nauhakaapelia varovasti irti liittimistä.
Irrota kaksi (neljä) antennijohtoa mobiilityökalulla tai pinseteillä.
Vaihe 7 - Emolevyn Poistaminen
Palaa alkuun

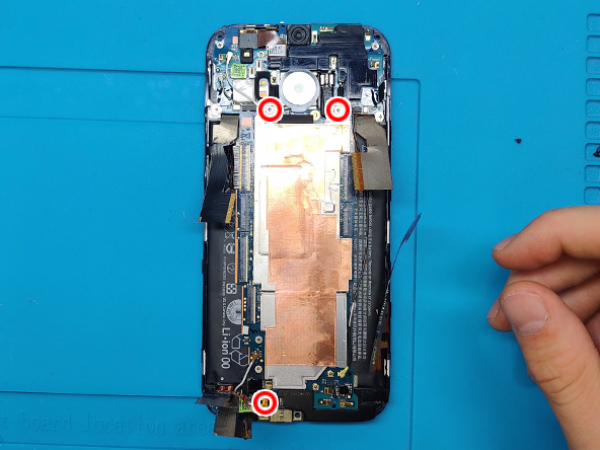

Poista kolme hopeista 3 mm ruuvia T5-ruuvimeisselillä.
Irrota emolevy varovasti näytön kokoonpanosta muovisella avaustyökalulla.
Vinkki:
Löysää emolevyä kiinni pitävää liimaa lämpöpistoolilla .
Vaihe 8 - Akun Irrottaminen
Palaa alkuun

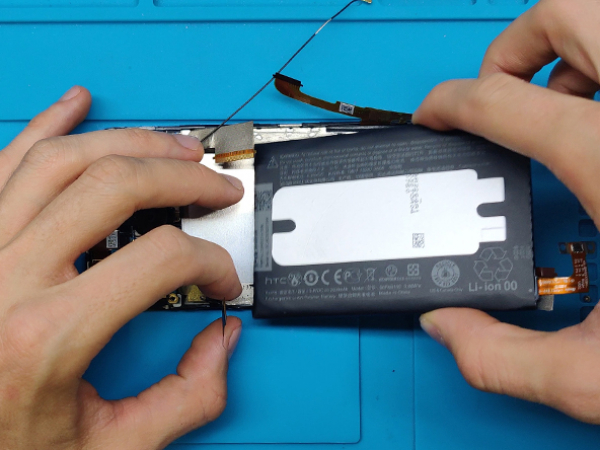

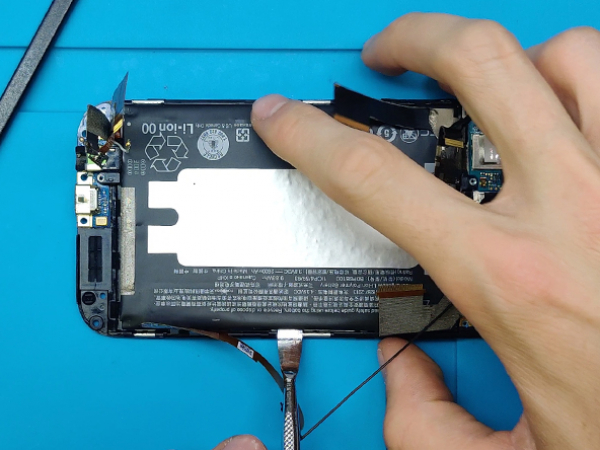

Taivuta nauhakaapelit varovasti ulos akusta.
Käytä mobiilityökalua eli spudgeria tai muovisia avaustyökaluja akun nostattamiseksi varovasti näyttökokoonpanosta.
Vinkki:
Voit löysätä akun kiinni näyttölaitteesessa pitävää liimaa hiustenkuivaajalla tai lämpöpistoolilla.
Vaihe 9 - Uuden Akun Asentaminen
Palaa alkuun
Aseta uusi akku näyttöyksikköön.
Ole varovainen nauhakaapeleiden suhteen.
Kokoonpanossa on tarpeeksi vanhaa liimaa jäljellä, joten sinun ei tarvitse lisätä lisää.
Vaihe 10 - Emolevyn Palauttaminen
Palaa alkuun
Tästä eteenpäin vain tee toisinpäin ensimmäiset 6 vaihetta.
Kiinnitä emolevy varovasti uudelleen.
Kiinnitä emolevy vielä kolmella hopeisella 3 mm ruuvilla.
Vaihe 11 - Yhdistä Uudelleen
Palaa alkuun
Kytke kaikki nauhakaapelit, ZIF-liittimet ja antennit.
Jätä akkupistoke loppuun.
Asenna kaksi hopeista 2mm Phillips # 00 -ruuvia akkuliittimen kiinnittämiseksi emolevyyn.
Vaihe 12 - Kokoaminen I
Palaa alkuun
Aseta näyttökokoonpano nyt takaosaan.
Aloita yläosasta.
Aloita sitten painamalla näytön kehää.
Kaikkien pidikkeiden tulee napsahtaa kiinni näytön kokoonpanon varmistamiseksi.
Vaihe 13 - Kokoaminen II Uudelleen
Palaa alkuun
Kiinnitä neljä mustaa 4 mm T5 Torx -ruuvia alareunaan.
Kiinnitä kaksi hopeista 3mm Phillips # 00 -ruuvia yläreunaan.
Asenna kaiuttimien ala- ja yläosat.
Huomio:
Kaiutinosissa on jäljellä vanhaa liimaa riittävästi, joten niiden tulisi tarttua tiukasti kiinni toisiinsa.
Vaihe 14 - HTC One (M8) Näytön Korjaus Ja Muut Korjaukset
Palaa alkuun
Jos et pysty korjaamaan laitettasi itse, tilaa puhelimen korjaus MyTrendyPhonesta
